化學補水
———冷凝器科學補水真空除氧裝置
一、概述：
凝汽器補水節能裝置技術是電力部推廣的重點節能措施。是通過近幾年來發展起來的一門熱工理論等效焓降法，作為一種新的熱力系統計算分析方法。在冷凝器中增加一套補水裝置，把化學補水科學噴入，使排出的汽體迅速冷卻，從而提高機組真空和回?zé)峤?jīng)濟性，同時使進入除氧器的水溫提高，含氧量降低，提高除氧器除氧效率。采用該裝置后，煤耗可下降1-3克/千瓦時。半年就可收回投資。
二、工作原理及效能
我們確定了水的補入為凝汽器喉部，根據凝汽器喉部的尺寸，確定凝汽器內“補水節能裝置”的管道布置方式的位置，補入水通過“補水節能裝置”霧化地從喉部補入，并能形成一個“霧化帶”，流經軸封冷卻器、抽氣器、低壓加熱器后到達除氧器。這一過程，產生的效能為：
1、補充水吸收了一定的熱量，使給水溫度大幅度提高，即增加低壓系統抽汽量，減少高壓抽汽量，提高了熱功轉換效率，使這部分蒸汽在機內作功。
2、補水在凝汽器中吸收排汽熱量，減少了一定份額的余額損失，強化了熱交換，降低了排汽溫度，改善了機組真空。
3、凝汽器對補水汽進行真空除氧，提高了整個回?zé)嵯到y(tǒng)的除氧能力。
4、且利于機組接帶負荷。
三、應用舉例
現以某電廠BⅡ-25-3型高溫高壓供熱機組為例，進行等效焓降法進行改造的可行性分析： 該機設有兩臺高壓加熱器，三臺低壓加熱器，補水系統為“除氧器式”補充水系統，化學軟化水補充到低壓除氧器，由中繼泵補入高壓除氧器，低除、高除的進出水方式均為母管制運行。
正常運行工況下，帶40-70T/H、0.8-1.3MPa供熱負荷， 我們通過調查研究，以機組額定和設計參數為主，結合實際參數進行修正，應用等效焓降法進行了分析對該機組來說，真空度每提高1％，半年就可節煤750噸。
四、改造方案和有關參數的確定:
補水系統實施方案的選定。要根據現場系統特點，選定系統補水的來源，是單元補水，還是從母管中補水等，然后決定補入凝汽器喉補的位置和空間尺寸。
補水量的確定。補入凝汽器的水量受到以下主要因素的制約：即受到凝結水泵、主抽汽器、軸封冷卻器、低壓加熱器通流能力的限制。其次，受到除氧能力的限制。對于其確定的機組與凝汽器補水裝置，其除氧能力是確定的，若補充水量過大，它將無法將補充水中的含氧量達到要求值以下，造成凝結水含氧量超標，從而腐蝕凝結水管道。再者，在運行中，補充水量還應與機組所接帶的負荷匹配。

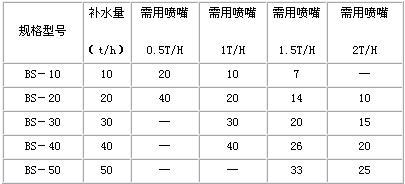

型號選配。根據需要和可能我公司有四種規格噴嘴即每只噴嘴流量為0.5T/H、1T/H、1.5T/H、2T/H組裝成的補水節能裝置，具體規格型號如下：

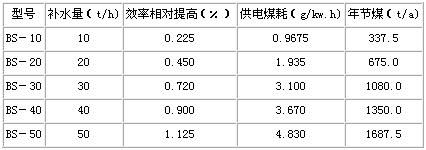

1、回?zé)峥尚行苑治鼋Y(jié)果：
注：為了達到使用效果和安裝方便，當補水量大于30噸時，建議定購兩組補水節能裝置。
五、操作和安裝的注意事項:
1、要根據凝汽器喉部的尺寸，確定凝汽器內“補水節能裝置”的管道布置方式的位置。
2、如機組小修，安裝工期為半天即可，如不吊汽缸安裝，則安裝工期為一天即可。
3、在補水至凝汽器管路上，可加裝流量孔板，將流量指示裝于運行層，給運行人員調整補水量提供依據。
4、為使運行人員及時方便地了解凝汽器水位，及時調整補入水流量，可采用閥門控制流量形式和整個系統防虹吸管路，或加裝“電接點水位計”于操作盤上。
5、運行人員可根據機組經濟參數及負荷，調整補入水流量。
6、“補水裝置”在凝汽器內的支承應固定牢靠，防止松動。
六、定貨須知：
提供補水量每小時多少噸。（T/H）
凝汽器喉部的位置和空間尺寸圖。（復印件）
系統補水的來源是單元補水，還是從母管中補水。
發電廠凝汽器膠球自動清洗裝置系統組成:
1、神美公司生產的收球網是目前較其它膠球清洗裝置的更新?lián)Q代產品,結構形式先進合理.分為柵格網板式(SF型雙柵格網板收球網,SD型單柵格網板收球網)和SL型漏斗式收球網.柵格網板式收球網的柵網板可以轉動,在膠球裝置投運時,網板處于收球位置,在不投運清洗裝置時,該柵網板可旋轉到與水流方向一致的位置；既減少水阻又起到清除柵網板上雜物的作用.網板的轉動定位由電動執行機構執行(DN300～DN700小型收球網為手動控制).柵網板到位與否是保證膠球清洗裝置系統收球率的 關鍵之處.
SL型,SD型,SF型收球網(膠球回收網器)（我公司專利證號：200720035745.7）
2、膠球泵：它是膠球系統中使膠球進行不斷循環的動力設備，該水泵是一個專用無障礙離心泵，其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和對膠球磨損力小等優點�！�膠球清洗泵(膠球輸送泵)
3、裝球室：裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置：它由外殼、漏斗、切換閥等部件組成，并配有觀察窗、放氣閥、放水閥。
ZQS型裝球室(膠球存儲器)
4、分匯器是一個三通閥，通過導向板的切換可使膠球進入需要清洗的一側凝汽器中工作。一般一臺機組需兩臺分匯器，其進口通徑為DN100，分配口為DN89，膠球投用時可通過窺視窗觀察運行情況。
FH型分匯器(清潔海綿膠球切換三通管閥)
膠球清洗系統相關產品：
二次濾網：二次濾網是冷卻水凈化裝置的主要設備之一，它可以清洗大于6㎜以上的一切雜物，能保證膠球暢通無阻在凝汽器內正常運行，二次濾網起到了關鍵作用。詳細工作參數等情況參閱“二次濾網”使用說明書。電動旋轉反沖洗二次濾網結構形式如二次濾網使用說明書上的圖樣所示：它主要由：（ 1）殼體（2）不銹鋼網芯（3）傳動機構（4）減速機（5）強排污裝置等部件組成。
XEW型旋轉反沖洗強排污二次濾網(循環冷卻水二次過濾凈化裝置)（我公司專利證號：200720035746.1）
我廠生產的清洗凝氣器海綿膠球，可與進口膠球相比,但價格只是進口膠球的1/4，膠球直徑12—28mm海綿膠球全部為天然橡膠制造，品種分金剛砂海綿膠球，剝皮球，光球等。
LSHK凝汽器冷卻管清潔專用膠球(進口膠球,凝汽器清洗用海綿膠球,橡膠海綿球,剝皮膠球,金剛砂膠球,金剛砂海綿膠球)
凝汽器管,冷凝管：我公司生產的凝汽器采用不銹鋼管作為換熱管，管子用脹管法固定在端管板上，中間有隔板支撐管子向上繞曲防止共振，管束布置采用HEI-6的設計技術，用該技術設計的凝汽器為汽流向心式，弧向布置，三角形排列，其特點是汽阻小，過冷度小，管束的耐腐蝕性強，整體使用壽命長。
膠球清洗系統凝汽器換管,換熱器專業換管
列管式冷凝器：我廠生產的列管式冷凝器，按材質分為碳鋼列管式冷凝器，不銹鋼列管式冷凝器和碳鋼與不銹鋼混合列管式冷凝三種，按形式分為固定管板式、浮頭式、U型管式換熱器，按結構分為單管程、雙管程和多管程，傳熱面積0.5-500m2，可根據用戶需要定制。
冷凝器,列管式冷凝器
化學補水：凝汽器補水節能裝置技術是電力部推廣的重點節能措施。是通過近幾年來發展起來的一門熱工理論等效焓降法，作為一種新的熱力系統計算分析方法。在冷凝器中增加一套補水裝置，把化學補水科學噴入，使排出的汽體迅速冷卻，從而提高機組真空和回?zé)峤?jīng)濟性，同時使進入除氧器的水溫提高，含氧量降低，提高除氧器除氧效率。采用該裝置后，煤耗可下降1-3克/千瓦時。半年就可收回投資。
膠球清洗系統冷凝器化學補水,冷凝器科學補水真空除氧裝置
|
