一、概述
神美電力輔機廠專業生產電廠、電站等輔機設備的專業廠家。與國內多家研究院聯手、開發研制了多項專利產品，目前產品分三大系列二十多個品種。冷卻設備專用不銹鋼管類產品設計、開發、制造、銷售，安裝的專業企業。
技術優勢
（1）公司的組織機構和人才結構有利于實行工程項目承包。
�。�2）有運轉靈活，職責分工明確的組織機構。
�。�3）有經驗豐富的項目管理人才。
（4）有強大的設計、開發隊伍。
�。�5）有調試、開車的技術力量。
（6）有資深的費用控制工程師和計劃工程師。
（7）有完善的質量保證體系和技術服務標準。
公司擁有國內先進制管流水線6條。從分條開卷、清洗脫脂、緄軋成型、焊接、打磨、定徑、在線固熔、渦流探傷、標志噴碼、定尺檢驗、氣密性試驗、檢驗包裝，都嚴格按照GB/T12771-2000《流體輸送用不銹鋼焊接鋼管》、ASTM A249/A249M-96a《鍋爐、過熱器、熱交換器及冷凝器用奧氏體焊接鋼管》、SA-249/SA-249M《鍋爐、過熱器、換熱器和冷凝器用焊接奧氏體鋼管子》執行。公司專業生產的管徑12mm-76mm,壁厚0.2mm-3.0mm的不銹鋼氬弧焊管，廣泛用于電力、化工、機械等行業；特別對電力行業的凝汽器改造用的高效不銹鋼管的生產、安裝有著豐富的經驗和能力。

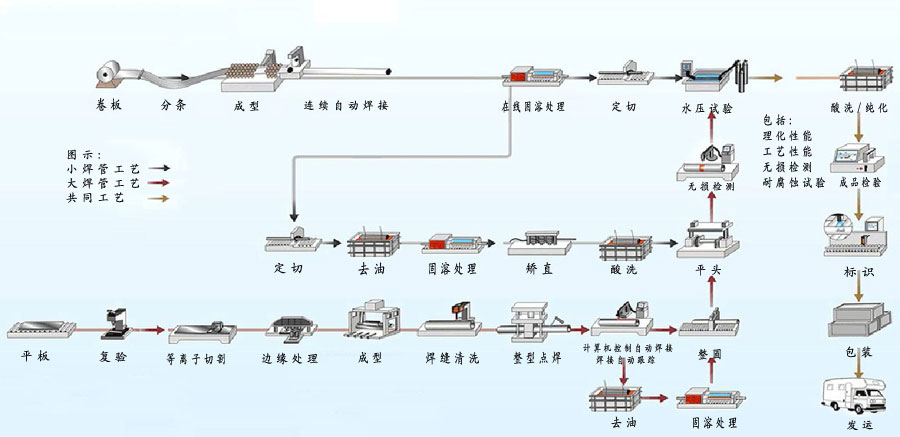

生產流程↑點擊放大
生產線：
由制管設備、端銑設備、拋光設備等組成，同時備有智能化檢測設備，各部件均設有自動保護功能，可連續長期可靠運行。
制管設備：
包括制管機、焊機、自動切割機、空壓機等。
制管機：
由主控屏、電磁式電機、減速器及焊管模具、前后料架構成。主控屏上設有各種開啟、關閉及各種信號組件、開度指示器（電位器及電子發送器）循環水控制、電流監控、電氣熱控等。電機輸出的動力通過減速器最終傳遞至輸出軸帶動立滾軸轉動。
�、龠x材：優質不銹鋼帶材，（美國標準AISI316或AISI304材質）
�、谏a(chǎn)范圍：管徑φ8～φ50，壁厚0.5～1.5mm。
焊機：
選用美國進口林肯氬弧焊機采用高速對接焊技術，自動化生產,性能可靠,要求精度高.最大速度為12 m/min，為清除焊接應力，在保護氣體中以1050℃高溫進行熱處理，確保產品合格率。管子的外徑偏差：±0.1mm，壁厚偏差：±10%，焊縫外表面突起處≤0.05mm，內表面≤0.15mm。
自動切割機：
引進西門子新技術，采用專用電機啟動，行程控制機構，采用計數器式，并設有全自動——手動切換裝置，調節精度高；達到國外先進電、氣動裝置水平。
空壓機：
新型節能設備，采用完善的自動控制系統，具有性能先進、安全可靠等特點。
端銑設備：
端銑機對管口兩端進行端銑，加工工藝優良，端銑后的管口完全滿足脹、焊管的要求；長度偏差0～3mm。
拋光設備：
拋光生產線上，經拋光輪與膠輪作用，連續反復拋光，達到一定光亮的光潔度。膠輪轉速決定出管的快慢，膠輪轉速可調限度為5～25m/min。
智能化檢測設備
材料分析儀（選材：管材的化學測定）
在線超聲波探測儀，在線渦洗探傷檢測儀（系統全線采用PC控制）。
擴口壓扁試驗機，夏比材料沖擊實驗機（檢驗極端壓縮應力及抗拉試驗）。
水壓試驗機（每根管均采用壓差法進行無泄漏檢查，氣壓試驗至1.0MPa，15分鐘無壓降。
產品種類：
不銹鋼焊接鋼管
產品描述：不銹鋼焊接鋼管主要用于鍋爐、過熱器、熱交換器、冷凝器（凝汽器）及流體輸送等場所。產品規格：直徑Ф12～Ф76mm，壁厚0.2～3.0mm，長度分定尺和不定尺兩種。常用的材質有：304、304L、316、316L、317、317L。
不銹鋼焊接鋼管是引進進口制管設備制造而成，質量與進口管材相當或略強，焊縫金相組織與母材一樣，強度等機械性能略好。由于帶材厚薄均勻，表面光滑平整，其質量確比同種材質的冷撥、熱軋無縫不銹鋼管好。延伸率大于35%，并且硬度小，易于脹接。
凝汽器管,冷凝器管,換熱器管,簿壁光管
產品描述：我公司生產的凝汽器采用不銹鋼管作為換熱管，管子用脹管法固定在端管板上，中間有隔板支撐管子向上繞曲防止共振，管束布置采用HEI-6的設計技術，用該技術設計的凝汽器為汽流向心式，弧向布置，三角形排列，其特點是汽阻小，過冷度小，管束的耐腐蝕性強，整體使用壽命長。
同時我單位還承攬凝汽器在保持外殼不動的情況下，增加換熱面積的改造工程（將舊凝汽器內的端板、隔板等零部件全部拆除，根據需要增加的面積進行重新布管設計，重新加工端板、隔板等零部件）。
我公司生產的簿壁光管可采用0.5-0.8mm的薄壁管材，提高了整體換熱性能，在相同的換熱面積下，總體的傳熱系數比銅管提高2.121-8.408%。
由于材質采用美國標準AISI304、316L等優質不銹合金鋼，使其具有較高的硬度，管子的鋼度也明顯提高，因此，具有很強的耐高溫蒸汽的沖擊性能及抗振性能。
由于管子內壁光滑，使得其邊界層流底層厚度減薄，既強化換熱，又提高了抗結垢性能。裝管工藝性能好，采用傳統的脹管工藝，外徑公差與銅管一致，不需改變管板孔的加工公差，利于現場直接選用，特別方便老機組的更新改造。經濟實惠，在同等換熱面積下，不銹鋼管的成本約為銅管成本的70～80%左右，并可直接進行換管。為了消除焊接應力，在保護氣體中以1050℃高溫進行熱處理。所有鋼管均采用壓差進行泄漏檢查，100%氣密性試驗至1.2MPa。
考登鋼管,空氣預熱器用管
產品描述：考登鋼管主要用于高含硫煙氣中的省煤器、空氣預熱器、熱交換器和蒸發器，用于抵御含硫煙氣的結露腐蝕。具有卓越的耐硫離子，耐鹽酸及其他酸性腐蝕的能力。產品主要規格參數有（1）、考登鋼高頻電焊鋼管（Coten-A），規格：Ф40～108mmх1.5～5mmхL，材質09CuPCrNi-A。（2）、ND鋼高頻電焊鋼管規格：Ф40～108mmх1.5～5mmхL，材質09CrCuSb。
冷油器管,冷水器管,管殼式換熱器管
產品描述：我公司生產的冷油器、冷水器、管殼式換熱器均采用0.5～0.7mm的薄壁不銹鋼管作為換熱管,提高了整體換熱性能,在相同的換熱面積下,總體的傳熱系數比銅管高2.121～8.408%。管材可采用304、316、316L等優質不銹鋼，使其具有較高的硬度，管子的鋼度也明顯提高，因此，具有很強的耐高溫蒸汽的沖擊性能及抗震性能。采用優質不銹鋼管后由于管子內壁光滑，使得其邊界層流底層厚度減薄，既強化換熱，又提高了抗結垢性能。
凝汽器換管,換熱器專業換管
我公司設有專業化、機械化的換管工程隊，擁有各類拔管、脹管、穿管、切管、管孔清洗等換管工程中需要的各類專用機械設備等。主要從事電廠的凝汽器、高低壓加熱器、冷油器、冷水器等各種換熱器的舊管拆除和新管安裝項目（常用管材有不銹鋼管、銅管、鈦管等）。具有工期短、質量優等特點。
發電廠凝汽器膠球自動清洗裝置系統組成:
1、神美公司生產的收球網是目前較其它膠球清洗裝置的更新?lián)Q代產品,結構形式先進合理.分為柵格網板式(SF型雙柵格網板收球網,SD型單柵格網板收球網)和SL型漏斗式收球網.柵格網板式收球網的柵網板可以轉動,在膠球裝置投運時,網板處于收球位置,在不投運清洗裝置時,該柵網板可旋轉到與水流方向一致的位置；既減少水阻又起到清除柵網板上雜物的作用.網板的轉動定位由電動執行機構執行(DN300～DN700小型收球網為手動控制).柵網板到位與否是保證膠球清洗裝置系統收球率的 關鍵之處.
SL型,SD型,SF型收球網(膠球回收網器)（我公司專利證號：200720035745.7）
2、膠球泵：它是膠球系統中使膠球進行不斷循環的動力設備，該水泵是一個專用無障礙離心泵，其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和對膠球磨損力小等優點�！�膠球清洗泵(膠球輸送泵)
3、裝球室：裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置：它由外殼、漏斗、切換閥等部件組成，并配有觀察窗、放氣閥、放水閥。
ZQS型裝球室(膠球存儲器)
4、分匯器是一個三通閥，通過導向板的切換可使膠球進入需要清洗的一側凝汽器中工作。一般一臺機組需兩臺分匯器，其進口通徑為DN100，分配口為DN89，膠球投用時可通過窺視窗觀察運行情況。
FH型分匯器(清潔海綿膠球切換三通管閥)
膠球清洗系統相關產品：
二次濾網：二次濾網是冷卻水凈化裝置的主要設備之一，它可以清洗大于6㎜以上的一切雜物，能保證膠球暢通無阻在凝汽器內正常運行，二次濾網起到了關鍵作用。詳細工作參數等情況參閱“二次濾網”使用說明書。電動旋轉反沖洗二次濾網結構形式如二次濾網使用說明書上的圖樣所示：它主要由：（ 1）殼體（2）不銹鋼網芯（3）傳動機構（4）減速機（5）強排污裝置等部件組成。
XEW型旋轉反沖洗強排污二次濾網(循環冷卻水二次過濾凈化裝置)（我公司專利證號：200720035746.1）
我廠生產的清洗凝氣器海綿膠球，可與進口膠球相比,但價格只是進口膠球的1/4，膠球直徑12—28mm海綿膠球全部為天然橡膠制造，品種分金剛砂海綿膠球，剝皮球，光球等。
LSHK凝汽器冷卻管清潔專用膠球(進口膠球,凝汽器清洗用海綿膠球,橡膠海綿球,剝皮膠球,金剛砂膠球,金剛砂海綿膠球)
凝汽器管,冷凝管：我公司生產的凝汽器采用不銹鋼管作為換熱管，管子用脹管法固定在端管板上，中間有隔板支撐管子向上繞曲防止共振，管束布置采用HEI-6的設計技術，用該技術設計的凝汽器為汽流向心式，弧向布置，三角形排列，其特點是汽阻小，過冷度小，管束的耐腐蝕性強，整體使用壽命長。
膠球清洗系統凝汽器換管,換熱器專業換管
列管式冷凝器：我廠生產的列管式冷凝器，按材質分為碳鋼列管式冷凝器，不銹鋼列管式冷凝器和碳鋼與不銹鋼混合列管式冷凝三種，按形式分為固定管板式、浮頭式、U型管式換熱器，按結構分為單管程、雙管程和多管程，傳熱面積0.5-500m2，可根據用戶需要定制。
冷凝器,列管式冷凝器
化學補水：凝汽器補水節能裝置技術是電力部推廣的重點節能措施。是通過近幾年來發展起來的一門熱工理論等效焓降法，作為一種新的熱力系統計算分析方法。在冷凝器中增加一套補水裝置，把化學補水科學噴入，使排出的汽體迅速冷卻，從而提高機組真空和回熱經濟性，同時使進入除氧器的水溫提高，含氧量降低，提高除氧器除氧效率。采用該裝置后，煤耗可下降1-3克/千瓦時。半年就可收回投資。
膠球清洗系統冷凝器化學補水,冷凝器科學補水真空除氧裝置
我公司生產的膠球清洗裝置是目前國內更新?lián)Q代產品，膠球清洗裝置主要分A、B兩大系列；A系列為漏斗式膠球網是專利產品，專利證號：200720035745.7。B系列為沖孔板網式收球網，本裝置主要組成部件由先進的強排污反沖清二次濾網和收球網組成，兩大系列收球網是當前國內對冷卻管清洗最為先進產品。它具有以下特點：
1、 設計結構新穎合理。
2、 操作方便。
3、 膠球回收率可達（≥98%）。
4、 二次濾網過濾能力強。
A、B系列的使用范圍
1、A系列漏斗式收球網主要適用于25MW以下發電機組凝汽器冷卻水管的清洗裝置，同時適用于各種熱交換器對冷卻管的清洗的使用，提高熱交換的經濟效益。
2、B系列沖孔板網式收球網廣泛用于25MW以上汽輪機組的凝汽器冷卻水管的清洗使用。
A、B兩大系列膠球清洗裝置產品的優點
1、我公司生產的A、B兩大系列產品克服老膠球清洗的漏球、切球、跑球的缺點。
2、收球率：投球達到飽和狀態下收球率可以達到98%以上。
3、采用不銹鋼沖孔板作為攔網，膠球的使用壽命可以延長3—4倍時間。
訂貨須知:
1、定貨范圍是需求全套還是其中之一。
2、提供凝汽器循環水管內外徑尺寸及凝汽器冷卻管內徑尺寸。
3、收球網是否要電動執行機構。
4、一般廠家采用共用制,即配兩臺收球網,兩臺分配器,一臺裝球室,一臺膠球泵,一臺電器柜(根據水質決定是否配二次濾網)。
5、循環水流量設計值及水中雜質含量。 |
