膠球清洗裝置、冷凝器在線清洗裝置系統運行過程分析？

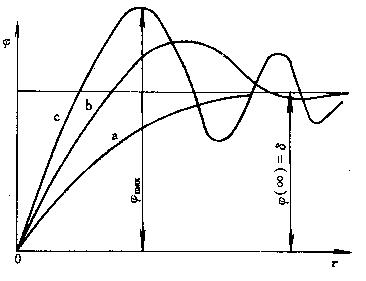

     膠球清洗裝置、冷凝器在線清洗裝置系統運行過程分析？汽輪機膠球清洗裝置、冷凝器在線清洗裝置系統是由多個環節組成的復雜閉環系統，部件運動慣性、油流流動阻力和蒸汽中間容積等的存在，使得膠球清洗裝置、冷凝器在線清洗裝置系統由一個穩定工況到另一穩定工況時經歷著復雜的過渡過程。圖6-15是汽輪機膠球清洗裝置系統甩負荷工況下較為典型的轉速動態響應的過渡過程曲線。其中，a為無振蕩的過渡過程，b為小幅振蕩快速衰減的過渡過程，c為大幅振蕩慢衰減過渡過程。在調節系統各環節的參數選取不當，也有可能產生持續振蕩而無法正常工作。為使機組滿足優良供電品質、參與電網一次調頻的要求，調節系統應靈敏、快速地響應各種擾動，并平穩地進行調節。為保障機組甩負荷工況下的安全，必須要求調節系統能快速地全行程動作。
     因此，對汽輪機膠球清洗裝置、冷凝器在線清洗裝置系統的動態特性必須提出穩定性要好、過渡過程中超調量要小、振蕩次數要少及過渡過程調整時間要短的要求。汽輪機膠球清洗裝置系統的動態特性分析是項相當復雜的工作，通常按圖6-16所示的各環節建立數學模型，如傳遞函數等，借助于MathlAb或Simulink等控制系統計算機輔助設計軟件進行分析。這里簡要地介紹調節系統動態特性的一些基本概念，并討論影響調節系統動態特性的主要因素。

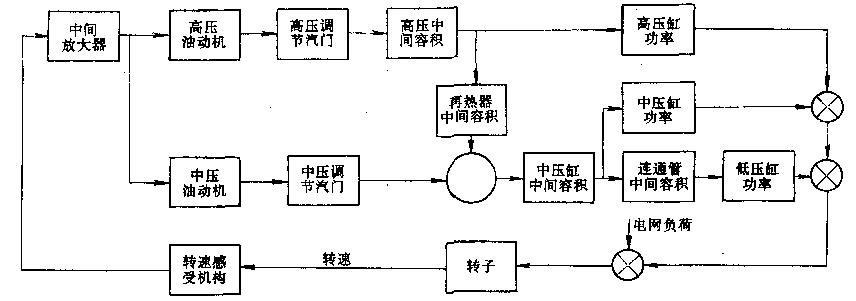

圖6-16汽輪機膠球清洗裝置系統動態特性方框圖
1.穩定性
     汽輪機運行中，當受到擾動激勵離開原來的穩定工況后，能很快地過渡到新的穩定工況，或擾動消失后能回復到原來的穩定工況，這樣的調節系統是穩定的。調節系統穩定性的判別，可由系統的傳遞函數按自動控制理論中系統穩定性的判據來分析、計算。對于實際的調節系統，除滿足穩定性基本要求外，還應留有一定的穩定性裕度。
2.動態超調量
　　對于汽輪機膠球清洗裝置系統，甩負荷過程中被調量轉速的動態超調量σ可表示為 (6-5)式中：φmax為*大飛升轉速的相對量，即φmax=(nmax-n0)/n0。為在機組甩負荷工況下，轉子的轉速飛升不致使超速保安器動作，甩負荷后的*高飛升轉速應低于超速保安器整定的動作轉速。
3.靜態偏差值
     汽輪機單機運行時，負荷改變將引起機組轉速變化。在機組額定功率下從電網中解列、甩去全部負荷后，轉速的靜態偏差值就是甩負荷后的穩定轉速與額定轉速的差，即φ(∞)=Δ。由調節系統的靜態特性可知，機組甩負荷的數量不同，靜態偏差值是不等的。
4.過渡過程調整時間τ
     擾動作用于調節系統后，從響應擾動開始到被調量達到基本穩定所經歷的時間稱為過渡過程調整時間。評定被調量是否達到穩定，通常用被調量與靜態偏差值的誤差Δ，當|φ(τ)-φ(∞)|Δ時，即認為被調量已達到穩定。
     在汽輪機膠球清洗裝置系統動態特性分析中，通常將允許偏差Δ取為靜態偏差值的5％，即Δ=5％Δn0。很明顯，我們要求調節系統的過渡過程調整時間盡可能短些，一般為數秒或數十秒，*長不應超過1min。
