膠球清洗裝置與旋膜式除氧器設計制造工藝說明?
點擊次數:664 時間:2022/4/21 9:39:54

膠球清洗裝置旋膜式除氧器設計制造工藝說明?

膠球清洗裝置旋膜式除氧器設計制造工藝說明?
一、膠球清洗|
膠球清洗裝置∕凝汽器膠球清洗裝置的設計制造工藝:
1、凝汽器
膠球清洗裝置概述
     凝汽器
膠球清洗裝置是汽輪發電機組在運行當中對凝汽器冷卻管內壁進行有效清洗的裝置。凝汽器膠球清洗裝置使用性能的好壞,直接影響到凝汽器的傳熱效率。膠球清洗|膠球清洗裝置的適用范圍相當廣泛,它不僅適用于汽輪機的凝汽器清洗,同樣也適用于石油、化工等單位固定管板式熱交換器的冷卻管清洗,在連續工作不降低負荷的情況下,膠球清洗|膠球清洗裝置可隨時投入使用,始終保持冷卻管處于清潔狀態,延長冷卻管的使用壽命,減輕工 勞動強度,是提高發電廠經濟效益、保障凝汽器安全經濟運行。
     凝汽器膠球清洗裝置組成零部件生產制造的膠球清洗|膠球清洗裝置是國內更新?lián)Q代產品,膠球清洗|膠球清洗裝置的設計主要組成部件:二次濾網、收球網《*利產品》是當前的兩種新型升級產品。兩種產品均具有以下特點:(1)設計結構新穎合理。(2)操作方便。(3)膠球回收率高(≥96)(4)二次濾網過濾排污能力強。
2、凝汽器膠球清洗裝置系統組成結構
     凝汽器膠球清洗裝置系統組成結構主要由:電動二次濾網、電動收球網、電動裝球室、膠球泵、電動分匯器、電動球閥、電動排污閥、PLC控制等。
3、凝汽器
膠球清洗裝置的工作原理

凝汽器膠球清洗裝置選用合適的海綿膠球,球的濕態走徑且濕態比重和水相近。將膠球從裝球室手孔處投入裝球室內,投球數量為凝汽器冷卻管數的10%左右。然后啟動膠球泵,打開系統兩端球閥,膠球就在此循環水進口壓力略高一些的水流帶動下,進入凝汽咕嘟水室。因膠球是一個多微柔軟的彈性體,在循環水進出口壓力差的作用下被擠壓通過冷卻管,對冷卻管內徑進行一次抹擦,使管內壁污垢隨水流帶出,膠球循環水經過水管進入收球網,在收球網板的阻攔下,把膠球分離出來,由膠球泵抽出重新回到膠球室,如此循環往復對凝汽器冷卻管實現連續清洗。
4、凝汽器膠球清洗裝置的零部件組成和作用
   (1)電動二次濾網是冷卻水凈化裝置,用于清除了大于6mm以上的一切雜物,是保障膠球的暢通無阻和凝汽器的正常工作的關鍵設備,電動二次濾網主要由:(1)殼體(2)不銹鋼網芯(3)高壓噴咀(4)傳動機構(5)減速機(6)排污門等六個部件組成。
   (2)電動收球網:電動收球網是膠球清洗|膠球清洗裝置系統中的關鍵設備,電動收球網安裝在凝汽器的回水管段上,電動收球網的作用是把膠球從冷卻水中分離出來,我公司設計的電動收球網,克服切球、跑球、堵球等缺點。收球率≥95%以上。

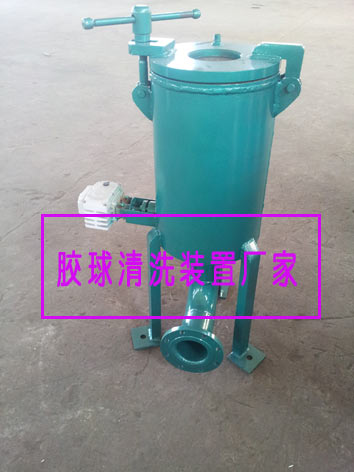

   (3)電動裝球室:電動裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置,它由外殼、漏斗、電動切換閥等組成,并配有觀察窗、手動放氣、手動放水等。
   (4)膠球輸送泵:膠球輸送泵是膠球清洗裝置系統中使用膠球進行不斷循環的動力設備。該泵是一個*用的無障礙離心泵,其葉輪由兩片葉片構成管狀通道,它具有不堵球、不切球和膠球磨損小等優點
   (5)膠球清洗PLC控制柜

凝汽器膠球清洗裝置PLC控制柜,PLC控制柜主要對凝汽器膠球清洗裝置實現自動化控制。PLC控制柜同時配有時間實施計劃,凝汽器膠球清洗裝置投用可設置二級時間保護,時間設計范圍可以設置10-999小時自動投用一次。投用時間可設置為15-30分鐘,投用時間設置:PLC指令打開裝球室前置電動球閥,同時將信號傳送給膠球輸送泵,啟動膠球輸送泵。 同時打開循環水進水管道上電動投球閥,當正常運行后PLC指令打開裝球室出口電動球閥,循環水管道回水管道上裝有收球閥,PLC設置時間清洗為15-30分鐘后。PLC指令關閉裝球室的電動閥門,PLC再指令關閉電動投球閥門,再指令關閉收球電動閥門、其次PLC指令停止膠球泵運行,根據PLC設置每隔10-999小時再進行下一次清洗工作,這樣保證了膠球清洗裝置的安全運行。
二、旋膜式除氧器的設計制造工藝:

旋膜式除氧器的結構組成:﹙旋膜式除氧器主要是由除氧器(除氧頭及除氧水箱)、高效旋膜裝置、水噴射真空泵機組、引水泵機組等組成﹚。

旋膜式除氧器內裝設有高效旋膜裝置,將自然降膜改為強力旋膜,增加液膜的旋轉速度,液體沿旋膜內壁旋轉形成小膜裙,增強分散度、傳質功能;并將保持汽(氣)體通道;將獨立的三種傳熱傳質方式縮化為一體,主要突出以提高真空降低沸點的原理,在一個單元部件內完成。由于它具有很高的除氧效率和以提高真空降低沸點的特殊功能,突破了低溫低壓除氧的技術性能。旋膜除氧器運行時,除氧水箱處于負壓狀態。在高位安裝時,水箱出水口與鍋爐給水泵進口的距離較大,*好不小于10米;低位安裝時,水箱出口于引水泵機組相連接,使負壓水升壓后進入鍋爐給水泵。水噴射真空泵機組中配用了長喉型射水抽氣器,這種抽氣器具有設計結構緊湊,耗功低。并具有很高的抽吸效率,在同等條件下抽吸量超出老式的一倍。低噪聲運行,沒有振動,安裝布置更簡單。引水泵機組的作用是在除氧器低位安裝時,通過引水泵將負壓水升壓后進入鍋爐給水泵。
旋膜式除氧器改造須知
對老式除氧設備進行技術改造時需提供如下數據:
   1:現有旋膜式除氧器的出力.
   2:現有旋膜式除氧器的高度,圓筒直徑及壁厚.
   3:現有旋膜式除氧器的各給水工作壓力,給水溫度.
   4:加熱蒸汽參數(壓力,溫度,流量).
   5:現有旋膜式除氧器的現場安裝圖.
定購旋膜式除氧器須知
   1:需出力,配套水箱的容積。
   2:旋膜式除氧器的附件要求。
     3:旋膜式除氧器的工作壓力,溫度。
