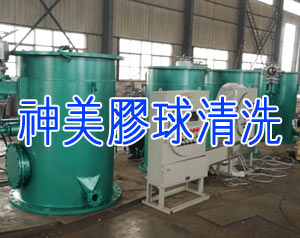

膠球清洗裝置系統雙側控制箱操作使用說明

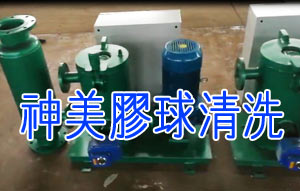

1.控制范圍：四臺電動球閥（220v），一臺裝球室執行器（220v），一臺膠球泵（380V，7.5KW）。
2.端子接線：控制柜現場安裝完畢后，請按照隨貨提供的接線端子圖進行接線。
其中電動球閥/裝球室切換閥均為220v，無源觸點型執行器，每臺執行器應接六根線，以裝球室為例，請將控制柜內“裝球室電源零線”、“裝球室開電源”、“裝球室關電源”、“裝球室到位信號公共端”、“裝球室開到位信號”、“裝球室關到位信號”等六個接點分別接至裝球室切換閥的1#、2#、3#、4#、5#、6#端子上。膠球泵為三相異步電機，接線調試時，應注意正反相。
3．操作說明：
1)控制柜上電：所有執行器接線完畢后，請將電源線接入，該控制柜采用三相四線制供電�？刂乒裆想娗�，建議使用萬用表測量三相電壓是否為380v，以及每相火線與零線之間是否為220v。若一切正常，請將控制柜總空開和二次回路空開打開，并確�？刂乒衩姘迳系募蓖０粹o沒有處于按下的位置（急停按鈕按下，二次回路不得電）�？刂乒裆想姾�，觸摸屏進入初始界面如圖1所示。

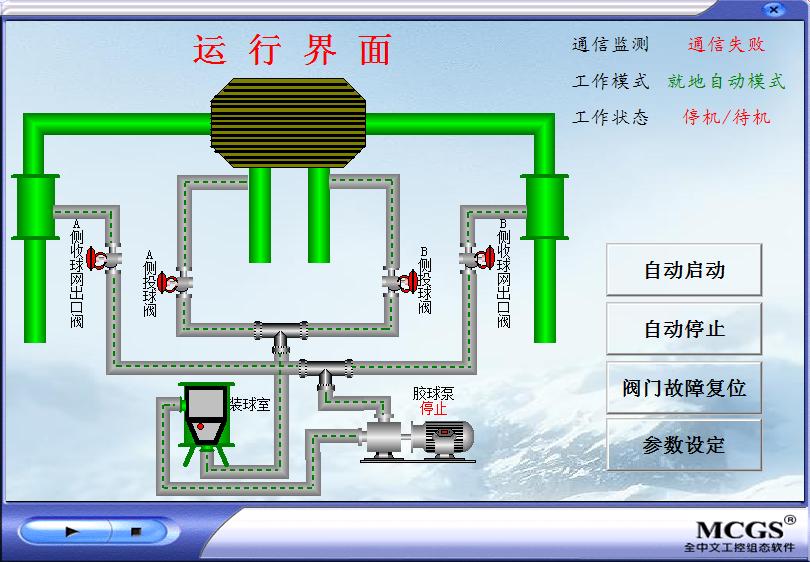

圖1 主頁
2)時間設定：控制柜使用前，應先設定系統自動運行所需的參數。輕按圖1中的“參數設定”按鈕，進入?yún)?shù)設定界面，如圖2所示。

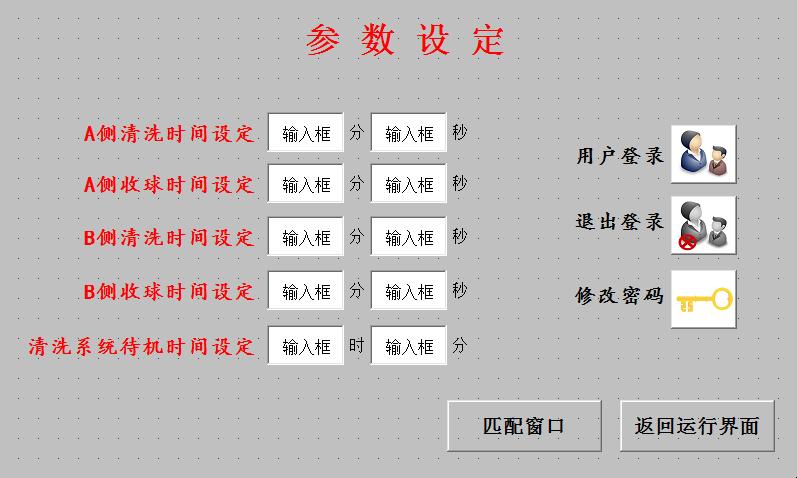

圖2 時間設定
設定參數之前，需要負責人登陸相應的密碼，點擊“用戶登錄”按鈕，跳至登錄界面，如圖3，輸入密碼“9999”（初始密碼：9999，如需修改密碼，點擊“修改密碼”按鈕，輸入初始密碼，再輸入需要重新設定的密碼，點擊“確認”，修改密碼成功），點擊確定。用戶登錄完成后，可以開始設定相關參數。

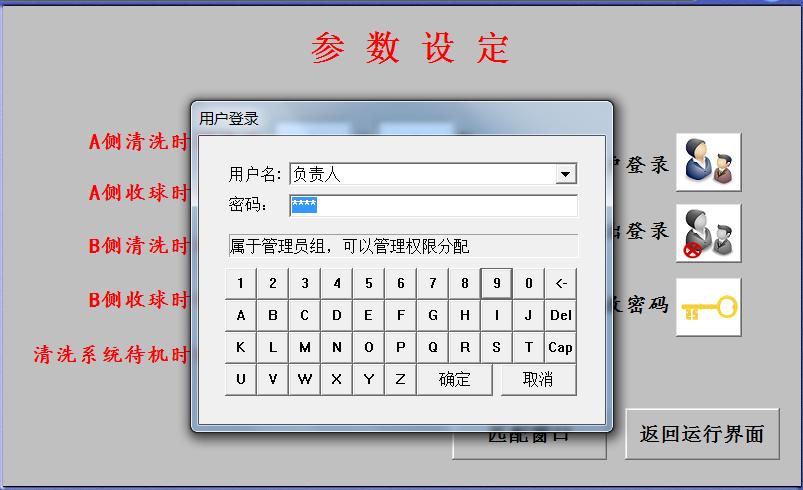

圖3 用戶登錄界面
清洗時間：清洗時間分為A側清洗時間和B側清洗時間，分別指A、B兩側膠球清洗裝置投球清洗的時間，Z大設置為53分。
收球時間：收球時間分為A側收球時間和B側收球時間，分別指A、B兩側膠球清洗裝置清洗結束后，關閉裝球室收球的時間，Z大設置為53分。
待機時間：膠球清洗裝置待機時間。是指各系統兩次自動運行流程的間隔時間，Z大設置為999小時59分。
3)手動操作：
①檢查控制柜線路，確保一次回路及二次回路正常，上電進入系統運行界面（圖1）。
②將控制柜面板上的“手動/自動/遠程”旋鈕旋至“手動檔”上，圖1所示的主頁界面中“工作模式”顯示為“就地手動模式”，表示系統進入手動模式，方可進行手動操作。

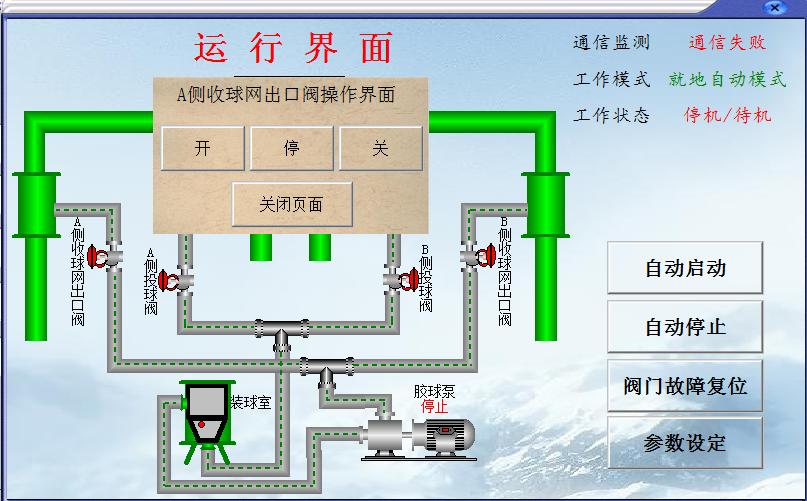

圖4 A側收球網出口閥手動操作界面
③打開A側收球網出口閥、A側投球閥：輕按圖4所示運行界面中A側收球網出口閥圖標，彈出如圖4所示的操作窗口（下同），輕按“開”按鈕，A側收球網出口閥打開，直至閥門運行至全開位置，系統自動斷電，閥門停止；輕按圖4所示運行界面中A側投球閥圖標，彈出如圖5所示的操作窗口，輕按“打開”按鈕，A側投球閥打開，打開指示燈亮，直至閥門運行至全開位置，系統自動斷電，閥門停止。
圖5 A側投球閥操作窗口
④啟動膠球泵：在“運行界面”中輕按膠球泵圖標，彈出圖6所示的操作窗口。輕按“啟動按鈕”，膠球泵開始運行，*次使用時應注意電機是否為順時針旋轉，若不是，則電機反向，斷電后將電機三相電源線中的任意兩相調換位置即可。
圖6 膠球泵操作窗口
⑤打開裝球室：在“運行界面”中輕按裝球室圖標，彈出如圖7所示的操作窗口，輕按“開”按鈕，裝球室將打開投球，直至運行至開到位的位置后，膠球清洗裝置系統自動斷電，裝球室電動閥停止供電。維持當前系統狀態（約20分鐘），這段時間系統開始膠球清洗凝汽器A側。
圖7 裝球室操作窗口
⑥關閉裝球室：在圖7所示的裝球室操作窗口中輕按“關”按鈕，裝球室將關閉收球，直至運行至關到位的位置后，系統自動斷電，裝球室電動閥停止供電。維持當前系統狀態（約15分鐘），此時系統開始收球A側。
⑦打開B側收球網出口閥、B側投球閥：在運行界面中輕按B側收球網出口閥圖標，彈出如圖8所示的操作窗口，輕按“開”按鈕，B側收球網出口閥打開，直至閥門運行至全開位置，系統自動斷電，閥門停止；輕按圖3所示運行界面中B側投球閥圖標，彈出如圖9所示的操作窗口，輕按“開”按鈕，B側投球閥打開，，直至閥門運行至全開位置，膠球清洗系統自動斷電，閥門停止。
圖8 B側收球網出口閥操作窗口
圖9 B側投球閥操作窗口
⑧關閉A側收球網出口閥、A側投球閥：在圖4所示的A側收球網出口閥操作窗口中輕按“關”按鈕，閥門將關閉，直至運行至全關位置，閥門停止，系統自動斷電；在圖5所示的A側投球閥操作窗口中輕按“關”按鈕，閥門將關閉，直至運行至全關位置，閥門停止，系統自動斷電。
⑨打開裝球室：在圖7所示的裝球室操作窗口中輕按“開”按鈕，裝球室將打開投球，直至運行至開到位的位置后，膠球清洗系統自動斷電，裝球室切換閥停止。維持當前系統狀態（約20分鐘）此時膠球清洗裝置系統開始清洗凝汽器B側。
⑩關閉裝球室：在圖7所示的裝球室操作窗口中輕按“關”按鈕，裝球室將關閉收球，直至運行至關到位的位置后，系統自動斷電，裝球室切換閥停止。維持當前系統狀態（約15分鐘），此時膠球清洗裝置系統開始收球B側。
?關閉B側投球閥：在圖9所示的B側投球閥操作窗口中輕按“關”按鈕，閥門將關閉，直至運行至全關位置，系統自動斷電，閥門停止。
?停止膠球泵：在圖6所示的膠球泵操作窗口中輕按“停止”按鈕，膠球泵將停止運行。
?關閉B側收球網出口閥：在圖8所示的B側收球網出口閥操作窗口中輕按“關”按鈕，閥門將關閉，直至運行至全關位置，膠球清洗裝置系統自動斷電，閥門停止。
4)自動操作：
①將控制柜面板上的“手動/自動/遠程”旋鈕旋至自動檔上，圖1所示的主頁界面中“工作模式”顯示當前為就地自動模式，表示系統進入自動模式。
②自動啟動：用戶確認所有執行器均可正常運行后，按下運行界面中的“自動啟動”按鈕，系統開始自動執行手動操作中所述的③-?步驟。
③系統待機：當系統執行完所有的自動流程后，開始進行待機，即系統定時一段時間后（清洗系統待機時間），自動開始下一個周期的運行。若用戶將清洗系統待機時間設定為0時0分，表示系統禁止待機功能。此時，系統自動運行結束后將停機，只有用戶再次按下自動啟動按鈕后，系統才開始自動運行。
④ 自動停止：當按下運行界面中的“自動停止”按鈕，系統停止并關閉所有的執行器閥門。
5)遠程操作：
將控制柜面板上的“手動/自動/遠程”旋鈕旋至遠程檔，膠球清洗裝置系統將進入遠程自動。在遠程模式下，當系統接收到“遠程啟動”信號后，清洗系統也將開始自動運行一個周期，執行③-?步驟；當系統接收到“遠程停止”信號后，清洗系統停止并關閉所有閥門。 |
