膠球清洗裝置凝汽器系統的應用及性能效益分析？
膠球清洗裝置凝汽器系統的應用及性能效益分析？文章介紹了膠球清洗裝置系統的優點,并就膠球清洗裝置系統收球率低的原因進行了分析,并對裝置系統的進一步完善提出了建議。
確保凝洗器銅管內壁的潔凈,保持凝洗器較高的真空和較小的偏差,是提高汽較機組循環熱效率的重要途徑之一。為了保持凝汽器銅管的潔凈,發電廠使用了各種清洗凝汽器的人工捅洗、酸洗、高壓水洗等方法,但這些方法都存在不同的缺陷,使用膠球清洗裝置系統是凝汽器銅管清洗的*經濟安全有效的方法。
膠球清洗裝置系統使用效果的評判標準是收球率的高低。膠球不能回收,不僅造成的補充球量增大,而且有堵塞銅管或收球網的可能。
發電廠#3、#4、#5、#6機自投產使用膠球清洗系統,經過不斷的試驗摸索改造,膠球清洗工作取得了突破性進展。#3機收球率達到93.8%、#4機為100%,#5機為98.7%,#6機為94.5%,均超過了部領90%的標準。
膠球清洗裝置系統簡介

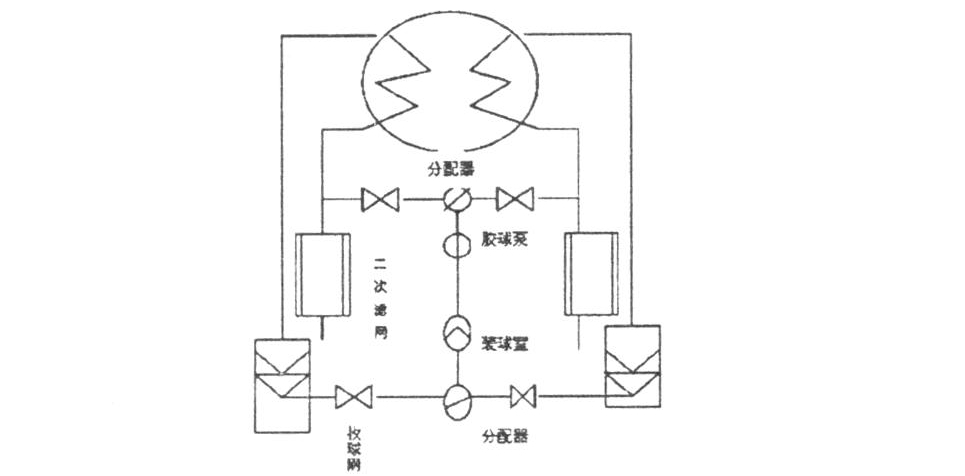

如圖1所示,膠球清洗裝置由收球網、二次濾網、收球室、分配器和膠球泵等部分組成。
膠球清洗的機理:借助水流的作用將大于銅管內徑1mm～2mm的海綿膠球擠過凝洗器銅管,并不循環,將銅管擦洗干凈。
圖1 膠球清洗系統2 膠球清洗裝置對收球率的影響因素
收球網
必須保證收球網各部件的靈活性和嚴密性。電廠#3、#4機采用錐形收球網,#5、#6機采用S-700-I型收球網。這兩種收球網在系統連接方式上完全一致,而錐形網的結構較S-700-I型收球網結構更為簡單。以下各部套設備是S-700-I型所特有的。
收球網(S-700-I)是膠球清洗器裝置中*關鍵的部件,由上收球網、導流翼、關斷閥、下方箱、下收球網、調節閥等部套組成。
上收球網設計有收球、運行、反洗三個位置。在收球位置時,網的上下沿分別與循環水管壁和下方和上沿貼合,其間隙不應大于6mm,否則容易跑球或卡球。在運行位置時,網與循環水管軸線平行,使聚在網上的雜物進行反洗,使收球網能保持清潔。一旦較長時間不操作,網上的雜物就會越積越多,網的壓差進一步增大,因此就會造成轉動部分銹蝕卡住。
關斷閥。當其關閥時,水流的一部分由下收球網下部進入下方箱,將要集在下收球網上部的膠球沖起,進入膠球泵,從而防止了在下收球網連續集球,同時也對下球網起了反洗作用。
下收球網。下收球網由四片柵欄網版組成,可動部分較多,再加上其嚴密性難以在運行中檢查,只要有一個網板關閉不嚴,都會大量跑球。由于結構上的原因,其操作困難反洗難以進行。
下方箱。下方箱上泄水孔,是由圓鋼組成的間隙為8mm的網板。如在運行中被雜物或膠球堵塞,則流經泄水孔的水量減少,而流經下收球網的水量增加,使下收球網壓差增大,收球率下降,如發生銹蝕使間隙增大,則可能跑球。
正確使用關斷閥和調節閥是提高收球率的關鍵。調節閥是提高收球率的另一重要部件,因為膠球系統在運行中,大量水流經關斷閥進入下方箱,這部分水流一部分經泄水孔排掉,*二部分經下收球網并經調節閥排掉,*三部分進入膠球泵進口。由于膠球泵出力只有71.4tgh,經泄水孔和下收球網排掉的水量也受到限制。水流在下收球網上部產生一個靜壓頭,使個別膠球有可能被壓在網上,一旦在下收球網上有膠球堆積,則下收球網壓差增大,進一步增加了積球的數量。如此惡性循環,*終將收球網完全堵死。
分別在關斷閥為30°、45°、60°的情況下進行試驗,求得關斷閥和調節閥的運行角度,試驗表明當關斷閥為60°時,一次收球率可達98%。
膠球
膠球的比重一般要求在0.95～1.05(濕態)之間為宜,即接近于水的比重,使膠球在水流中呈懸浮狀態,參與冷卻水一道循環。若比重過輕易積球于凝汽器水室上部；若比重過大則易沉球于凝汽器水室下部,這兩種情況都直接影響收球率及凝汽器的清洗效果。因此膠球使用前應連續在鹽水中浸泡24h并反復用手捏幾次,使膠球中的微小孔隙都充滿水。膠球直徑應比銅管內徑大1mm～2mm,同時要求發脹率不大于10%。使用過程中如發現膠球破損、過分發胖或球體直徑比管徑小0.1mm～0.3mm時不宜在繼續使用。
凝汽器及循環水對收球率的影響
凝汽器銅管壁表面清潔及循環水的凈化是實現膠球清洗裝置的前提。循環水中帶有較多的雜物,如水生動植物、垃圾、碎石及各種有機物,則不但阻塞凝汽器管孔,妨礙膠球通過,還會聚集(下轉*140頁)較好的保障作用,實踐證明這是一種*有效的收集方法。在實際工作中,還可以在行政大樓的文件收發中心設置窗口,這樣既方便各出版單位的繳送,也能做到及時查漏補缺,在上下收秋閥上。因此要提高收球率,除了*一次投球前應將凝汽器進行徹底清洗,將上下收球閥進行徹底清潔外,還必須加強對循環水凈化的管理。
凝汽器隔板與水室密閉條必須完好,否則出現循環水短路現象,必將引起卡球和堵球。凝汽器水室存在死角或有回流區,使膠球在其中滯留,不參加循環。因此增加防漩渦板,以消除不利影響。完善循環水一次濾網,將雜物定期清除。對外旋式二次濾網至少每周一次排污,疏通網孔以保證循環水量。
運行狀況對收球率的影響
對2013年7月14日至11月19日,機組的運行狀況及收球率進行統計比較表明,運行狀況是影響收球率的一大因素。2013年7月27日,全廠公用系統檢修,停機再啟后,#3機東側投球100個卻多收球有3次。7月27日,未投球卻收球220個;#3機西側投100個球卻多收球有15次,7月27日,未投球卻收球90個。#5機東側投球100個卻多收球有23次,7月27日未投球卻收32個球;西側未投球卻收球的有2次,一次是7月27日收130個,一次是9月21日收101個。#6機東側未投球卻收球有20次,7月27日未投球卻收球213個。
由此可見,停機再啟后,膠球可以大量回收,而且將原集存的球也收回來了。機組的正常運行不可能頻繁啟停,所以應用“反座法”可以起到提高收球率的作用�？偵纤�,為了提高凝汽器膠球清洗裝置系統的收球率,必須對設備系統進行周密細致地試驗。 |
