談一談連云港神美膠球清洗裝置產業? |
點擊次數:702 時間:2021/3/4 10:14:48 |
談一談連云港神美膠球清洗裝置產業?

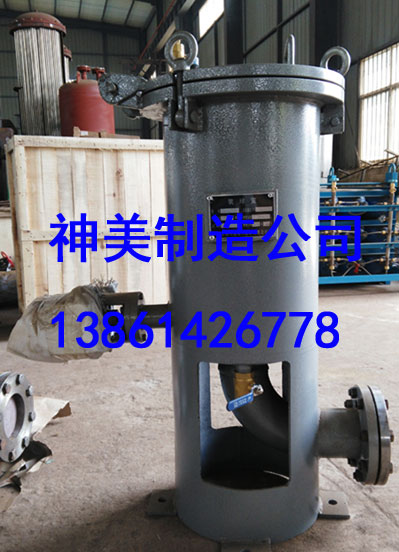

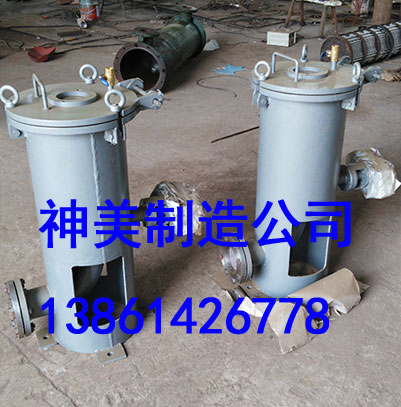

談一談連云港神美膠球清洗裝置產業?不知道從什么時候開始,大家不再提國外的凝汽器膠球清洗裝置,開始討論國內的膠球清洗裝置,用戶口中*多出現的是連云港電力輔機生產基地,連云港市神美電力輔機有限公司生產的膠球清洗裝置。神美膠球清洗裝置產業怎么了?以下神美小紡為大家談一談。 一、膠球清洗裝置和膠球清洗工作原理 二、膠球清洗裝置系統各設備的作用 三、膠球清洗裝置控制系統 四、膠球清洗裝置安裝 五、膠球清洗裝置操作運行 六、提高收球率的注意事項 七、電氣原理圖及端子號中文說明 一、膠球清洗裝置系統和膠球清洗工作原理: 1、膠球清洗裝置系統 膠球清洗裝置是由膠球泵、裝球室、收球網、控制柜、閥門及相應的管道所組成,在凝汽器左右兩側各配置1套單獨的膠球清洗系統,用智能化的控制柜來確保膠球清洗系統定期清洗,去除凝汽器冷凝管內壁的泥垢和浮生物,長期保持清潔從而達到提高冷凝管傳熱系數的目的。見圖:凝汽器膠球清洗系統圖 2、膠球清洗裝置工作原理: 先將比重與水相近(0.98-1.02)的膠球加進裝球室后,啟動膠球泵,膠球在比循環水壓力略高一點的水流帶動下進入凝汽器水室進口,隨即同循環水混合并流向水室而進入冷凝管,由于膠球輸送管出口朝下,故球分散均勻進入凝汽器冷凝管。 膠球雖比冷凝管內徑大1-2mm,然而它是多孔、柔軟的彈性體,故仍可在較小的壓差作用下,形變而進入凝汽器冷凝管,在冷凝管中的膠球形狀為卵形,并與冷凝管內壁有一整圓接觸,這樣膠球在進行過程中等于把冷凝管內壁擦抹一遍,當膠球流入凝汽器出水管口時,它在本身彈力的作用下,突然恢復原狀,這就消除了膠球表面的污垢(若膠球表面還有些污泥將在運行中消除)并隨水流向出水管,而至收球網,在網壁的攔阻及出水的帶動下,球進入網底,由于膠球泵進水管接在此處,故膠球在進口負壓的作用下吸入膠球泵,再重新進入裝球室重復以上運動。 隨機組的大小,冷凝管道的長短及循環水流速,膠球在系統中循環一周的時間約在20-40秒。 二、膠球清洗裝置系統各設備的作用: 1、膠球清洗裝置清洗泵 由于膠球本身無能量,若要使它能從出水管里的收球網中重新進入凝汽器的進水管,沒有動力是不可能的,要獲得比循環水進口壓力略大的壓力,必須配有膠球輸送裝置-膠球泵。 膠球清洗裝置清洗泵的選型隨機組容量和膠球系統要求決定。 1.1、型式:臥式,單級末端吸入式,垂直中分面為了防止膠球在泵的葉輪和殼體之間磨損,故有較大間隙。 1.2、型號:IZJ125-22; 1.3、功率:15KW; 1.4、揚程:22mH2O; 1.5、轉速:1450r/mm; 2、膠球清洗裝置——裝球室 膠球在運行一段時間后,因丟失或磨損等原因,需添加或全部更換新球,故必須有一個能加球或取出球的裝置,它就是裝球室。 裝球室由活絡人孔蓋、錐型濾網、三通切換閥、放氣閥、外殼、放水閥、進出水管、止回裝置等組成,錐形網孔總面積約為進口管道截面積的8倍左右,即使在收球時仍有足夠的流通截面,但裝球室的裝球地點應當慎重,當出水管在負壓時,裝球室應在膠球泵的出口處,若為正壓時,可放在膠球泵的進口處,這主要考慮膠球泵的進口處為負壓,它與收球網處負值相差不大,再加上裝球室的阻力,則可能造成收球困難。 本裝置型式:立式圓筒型;型號直徑:ф380X900; 3、膠球清洗裝置——收球網 安裝在凝汽器出水管中,能把跟隨冷卻水一起流出的膠球回收,收球網是影響收球率的關鍵裝置之一。 型式型號:立式圓筒型; 直徑:為凝汽器出水管直徑; 本體配置:電動執行機構-電動推桿DTZ1000-155; 材料:筒體及法蘭:Q235-A; 內部網板:不銹鋼; 它是由二塊帶格柵的網板,轉動軸,固定網板,電動推桿,外殼等組成。 帶格柵網的網板總面積是出水截面的1.5倍左右。當收球時其夾角為25°,平時網與管線平行水阻小,我司采用箭型收球網,該型收球網的設計是基于長期的探索和水力模型試驗而作出的新型設計,網阻250-280mmH2O,小于一般收球網的阻力,另外在收球網中部增設可調導流板,在收球網下部有可調阻尼板,還有防漏球的密封芯,使其收球率在97%以上,它具有收球率高、性能穩定、結構齊全、抗變形、水阻小等優點。 三、膠球清洗裝置控制系統: 本膠球清洗裝置系統采用PLC控制。 ⑴膠球泵、電動推桿、電動裝球室等切換均為電動控制其開、關等動作。 ⑵阻尼板、調節板、裝球室加球均為手動操作。 ⑶電氣控制詳見電氣原理圖和膠球清洗裝置操作說明。 四、膠球清洗裝置安裝: ⑴收球網兩端為法蘭時,只需將法蘭與原有管道法蘭連接即可,出球匯總管道與系統管道相連接。 ⑵收球網兩端無法蘭時,收球網兩端管口與原有管道相焊接,出球匯總管道與系統管道相焊接。 ⑶裝球室、膠球清洗泵、閥門等均按現場布置相連接,應遵循盡量減少彎頭的原則。 五、膠球清洗裝置操作運行 膠球清洗裝置整套設備運行前應檢查系統完好,電氣系統合格送上電源,裝球室內裝入膠球(膠球的數量為凝汽器單側單流程冷卻管根數的7%-13%),并將收球網處于“收球清洗”位置。 1、膠球清洗裝置清洗 ①開啟膠球清洗泵進口閥 ②裝球室切換閥處于“清洗”位置 ③啟動膠球清洗泵 ④開啟裝球室出口閥 ⑤檢查膠球清洗裝置工作狀態從觀察孔可以看到不斷有膠球流動。一般清洗30分鐘。 2、膠球清洗裝置收球 將裝球室切換閥轉換至收球位置,開啟裝球室放水閥,關閉裝球室出口閥,此時膠球將逐漸聚集在裝球室,一般收球30分鐘。 3、膠球清洗裝置停運 ①停用膠球清洗泵; ②關閉裝球室出口閥; ③開啟裝球室放水閥及放氣閥; ④將收球網置于“停運”位置。 4、膠球清洗裝置反沖洗 若循環水管道垃圾較多,可按下“反沖洗”按鈕,使收球網活動網板處于反沖洗-100位置,反沖洗幾分鐘后,按下“停運”按鈕,使活動網板回復“停運”位置。 5、若在收球過程中收球率不高時可以通過調整收球網中部的導流裝置手動蝸輪箱和下漏斗調節裝置操作手柄不同位置來提高收球率。 6、具體運行順序:(A、B側相同,現以A側為例)。 (1) 自動運行循環 電源投入,合上RD2、RD3按下啟動按鈕ASB4ATF 受電,電動推桿使收球網柵格轉至25°,到位壓下限位開關ASQ3,A TF 失電停止AKA1、AQBK、AKA3受電,開膠球泵進口閥、膠球泵、裝球室切換閥至清洗位置,各閥門開到位壓下限位開關后,AKA1、AKA3失電停止AKA2得電,開裝球室膠球出口閥清洗30分鐘時間到裝球室切換閥至收球位置,AGA3受電,到位壓下限位開關A3GW 后失電收球90分鐘,使膠球堆積在裝球室網斗中時間到AQBK失電,膠球泵停AGA2、AGA1受電,關裝球室膠球出口閥、膠球泵進口閥,各閥關到位壓下相應限位開關后失電ATZ受電,電動推桿使收球網轉至-10°后,ATZ失電,反沖洗10分鐘時間到,A TF受電,收球網轉至0°,等待再次啟動投入清洗。 (2) 差壓控制 當水阻大于250mmH2O時,程序自動反沖洗10分鐘。 六、膠球清洗裝置提高收球率的注意事項 ①膠球清洗裝置結構完好,無逃球,收球網的自身收球率99%以上。 ②膠球清洗裝置系統設計合理,管路短,阻力; ③凝汽器管板清潔,無垃圾堵塞,凝汽器無死角,進出水分隔板無縫隙; ④循環水量達機組設計工況水流量; ⑤循環水進水壓力≥0.04Mpa; ⑥冷卻管內流速≥1.5-2.0m/s; ⑦膠球濕態比重為0.98-1.02; ⑧凝汽器內設置的反沖洗閥必須嚴密,否則將影響收球率。 ⑨膠球泵的進口盡量低于收球網出球口600mm。 |
