膠球清洗裝置安裝于冷水機組的使用影響？

           膠球清洗裝置安裝于冷水機組的使用影響？膠球清洗裝置具有良好的除垢效果，采用膠球清洗裝置后冷凝器的污垢熱阻平均降低了74.38％，制冷性能系數平均提高了11.31％。以單位時間平均運行費用*低為目標函數，建立了*佳清洗周期計算模型，通過優化分析，確定了*佳清洗周期，*佳清洗時間間隔為28ｈ，*佳清洗持續時間為8ｈ。在*佳運行模式下，單位時間運行費用與連續清洗運行模式相比減少了3.78％，投資回收期為2.6ａ。
          冷凝器是冷水機組的重要組成部分，是制冷劑與冷卻水進行換熱的裝置，在換熱過程中，污垢的存在會降低冷凝器的換熱效率。對污垢對蒸氣壓縮式制冷系統換熱器性能的影響作了實驗觀察；冷卻塔系統耗水量的影響進行了研究；對用海水冷卻的換熱器的不同防污處理措施的效果進行了評估和比較。
          因而尋找一種行之有效的除垢方式對節能、提高經濟效益有重要作用。與其他除垢方式相比，采用膠球清洗裝置對冷凝器進行除垢，具有安裝簡單、操作便捷、適用性強等優勢。本文通過對比同一臺冷水機組安裝膠球清洗裝置前后的污垢熱阻和cop，確定膠球清洗裝置的清洗效果，并從經濟性角度提出了膠球清洗裝置的*佳運行模式。
實驗裝置
          膠球清洗裝置由發球裝置、收球裝置、控制器及相關附件組成。發球裝置將膠球從冷卻水進水側送入冷凝器，膠球依靠水壓差擦洗掉換熱管內壁的污垢，在冷卻水出水側通過收球器回收膠球，形成清洗循環。發球裝置主要包括膠球收集罐和水泵，用于存放和發射膠球；收球裝置安裝在機組冷凝器冷卻水出水管路上，用于收集膠球；控制器為可編程邏輯控制器plc，控制在線清洗的發球時間和清洗循環周期。
          為確定膠球清洗裝置的清洗效果，分別對同一臺冷水機組安裝膠球清洗裝置前后的污垢進行檢測，用熱阻法進行污垢檢測。測試系統主要測試溫度、流量和輸入功率。測試參數包括：冷卻水供回水溫度和流量、冷凝壓力、冷水供回水溫度和流量、冷水機組輸入電功率等。為保證測量精度，溫度測量使用Ａ級Ｐｔ100鉑電阻溫度計，精度為±（0.15℃＋0.002ｔ）（其中ｔ為測量溫度）；流量測量使用超聲波流量計，精度為±１％；輸入電功率測量使用電度表，精度為±0.5％。
          實驗選取的測試機組為１臺水冷螺桿式冷水機組，機組參數見表１。
          為了獲得對比實驗數據，先對冷凝器換熱管進行機械通刷和化學清洗，使換熱管表面達到清潔狀態，在未安裝膠球清洗裝置的情況下，冷水機組連續運行并對各種運行參數進行測試。然后停機，對冷凝器換熱管進行機械通刷和化學清洗，當換熱管表面達到清潔狀態后將膠球清洗裝置

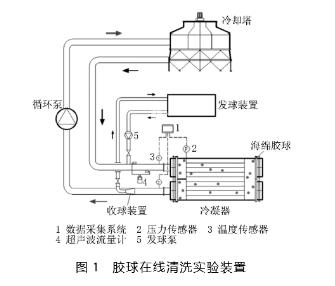

圖１　膠球在線清洗實驗裝置
表１　冷水機組參數
額定制冷量／ｋＷ　 1057.5
額定功率／ｋＷ　 199.4
冷凝器接管管徑／ｍｍ　 200
蒸發器接管管徑／ｍｍ　 200
冷凝器換熱管（管徑×壁厚）／ｍｍ  �h19×2
冷凝器換熱管總內表面積／ｍ２　 69.9
冷凝器換熱管材質 無縫銅管
制冷劑 Ｒ１３４ａ
和冷水機組投入運行，并對各種運行參數進行測
試。
          由于污垢熱阻的形成需要一定的時間，為了突出污垢熱阻對換熱和能耗的影響，本文將２次對比實驗的時間延長到430ｈ；測試期間冷卻水泵和冷水泵均為工頻運行，水泵流量保持不變；每２ｈ記錄一次冷卻水和冷水的供回水溫度、冷凝壓力、輸入功率等參數；測試期間流過蒸發器的冷水流量保持不變，冷水的供回水溫度設定為７℃/12℃，并保持不變。
1.1實驗裝置
          膠球清洗裝置由發球裝置、收球裝置、控制器及相關附件組成。發球裝置將膠球從冷卻水進水側送入冷凝器，膠球依靠水壓差擦洗掉換熱管內壁的污垢，在冷卻水出水側通過收球器回收膠球，形成清洗循環。發球裝置主要包括膠球收集罐和水泵，用于存放和發射膠球；收球裝置安裝在機組冷凝器冷卻水出水管路上，用于收集膠球；控制器為可編程邏輯控制器ＰＬＣ，控制在線清洗的發球時間和清洗循環周期。
          為確定膠球清洗裝置的清洗效果，分別對同一臺冷水機組安裝膠球清洗裝置前后的污垢進行檢測，用熱阻法進行污垢檢測。測試系統主要測試溫度、流量和輸入功率。測試參數包括：冷卻水供回水溫度和流量、冷凝壓力、冷水供回水溫度和流量、冷水機組輸入電功率等。為保證測量精度，溫度測量使用Ａ級Ｐｔ100鉑電阻溫度計，精度為±（0.15℃＋0.002ｔ）（其中ｔ為測量溫度）；流量測量使用超聲波流量計，精度為±１％；輸入電功率測量使用電度表，精度為±0.5％。
本文采用的實驗裝置系統如圖１所示。
1.2實驗設計
          實驗選取的測試機組為１臺水冷螺桿式冷水機組，機組參數見表１。
          為了獲得對比實驗數據，先對冷凝器換熱管進行機械通刷和化學清洗，使換熱管表面達到清潔狀態，在未安裝膠球清洗裝置的情況下，冷水機組連續運行并對各種運行參數進行測試。然后停機，對冷凝器換熱管進行機械通刷和化學清洗，當換熱管表面達到清潔狀態后將膠球清洗裝置
經濟性分析
          使用膠球清洗裝置，會增加發球泵的能耗和膠球損耗費用，但由于冷水機組能效的提高，整個冷水機組的運行能耗和費用將逐漸下降。根據測試結果，當機組cop達到4.37后，機組運行能耗將不再下降，此時關閉膠球清洗裝置，減少發球泵能耗和膠球損耗，整體運行費用將有所下
降。
          通過分析發現，隨著清洗間隔時間的增加，單位時間內的平均運行費用呈下降趨勢，當清洗間隔時間為２８ｈ時，單位時間內平均運行費用達到*小值，為１９４．４０元／ｈ；隨著清洗間隔時間的繼續增加，運行費用逐漸上升。該清洗技術的經濟性可通過動態投資回收期來進行評價，動態投資回收期的計算公式為ｔｔ ｜ａ｜ （１０）Ｐ′＝Ｐ－１＋ｂ式中　Ｐ′ｔ為動態投資回收期，ａ；Ｐｔ為累計折現值出現正值的年數，ａ；ａ為上年累計折現值，元；ｂ為當年凈現金流量的折現值，元。膠球清洗裝置的使用壽命按１０ａ計，初投資為１０萬元。若以*佳運行周期模式運行，使用膠球清洗裝置前后的能耗成本如表２所示。
表２　能耗成本
 平均運行費用／（元／ｈ） 年運行時間／ｈ 平均負荷率／％ 年總能耗成本／元
使用前 ２１２．５６　 ２�。福福啊� ８０　 ４８９　７３８．２４
使用后 １９４．４０　 ２�。福福啊� ８０　 ４４７�。福梗罚�６０
　　使用膠球清洗裝置后，年節省能源成本４１�。福矗埃�６４元。根據式（１０）可計算動態投資回收期為２．６ａ，即全部投資可在３ａ內收回，在以后的７ａ內，完全處于盈利狀態，每年可獲得３萬元的折現值，在膠球清洗裝置的全壽命周期內可獲得２１萬元收益。且在提高經濟效益的同時，還可減少二氧化碳、氮氧化物等的排放，具有一定的環境效益。
          1、膠球清洗裝置能夠有效清除冷凝器換熱管內的污垢，改善換熱效果，降低制冷電耗。實測結果表明：機組使用膠球清洗裝置后污垢熱阻平均降低７４．３８％，機組ＣＯＰ平均提高１１．３１％。測試期間，污垢熱阻基本穩定在１．０４× １０－４�。恚病ぁ妫�Ｗ左右，機組平均ＣＯＰ穩定在４．４３左右。當未使用膠球清洗裝置時，污垢熱阻會隨實驗時間的增加而增加，在實驗期間增長了３７．９９％，機組ＣＯＰ下降了４．１６％。
2、基于實驗數據和經濟性分析，確立了*佳清洗間隔時間為２８ｈ，清洗時長為８ｈ，即*佳運行周期為３６ｈ，該運行模式下單位周期內的平均運行費用*低，為１９４．４０元／ｈ，比連續運行時的費
用低３．７６％。
3、在優化運行周期的基礎上，使用膠球在線
          核電暖通空調系統設計的壓差分布，合理布置通風系統，按照具體的壓差要求確定氣流組織，是保證對氣載污染物實施動態包容的關鍵所在。
          主控制室的通風系統設計與其他廠房有所不同，因?yàn)槭鹿蕰r(shí)，要考慮控制室人員的安全，保證安全事故的有效控制，因此主控室內的環境要求是不能進入帶有污染的空氣。按照對氣載污染物的動態包容理念，主控制通風系統對于其周邊廠房或房間必須要保持*低３０～５０Ｐａ的正壓，才能確保事故情況下氣載污染物對主控制室人員的安全。對于整體通風系統而言，實現對氣載污染物動態包容，就必須保證相連廠房（或房間）處氣流組織的合理性。
          運行的核電廠必須使用碘吸附器對空氣進行處理。碘吸附器按照其吸附作用可分為物理性吸附和化學性吸附，氣態放射性碘在二者共同作用下被收集到碘吸附器里。吸附介質為活性炭。
碘吸附器分為Ⅰ型、Ⅱ型及Ⅲ型，在核電廠的應用情況如表２所示。
碘吸附器型式 主要機型 核電廠應用
Ⅰ Ｍ３１０ 福清核電１～４號機組、方家山核電
Ⅱ ＡＥＳ－９１ 田灣核電１～４號機組
Ⅲ－組合式 ＡＰ１０００ 三門核電、海陽核電
Ⅲ－單體式 ＥＰＲ 臺山核電
表２　碘吸附器在核電廠的應用
          氣流服務房間的特殊要求，確定系統的布置方案，使氣流能夠與相鄰房間或廠房保持所要求的負壓；同一個廠房?jī)?nèi)的不同房間由于其功能不同，對房間的負壓要求也不同，要作特別處理。
          對氣載污染物的動態包容，總體上要確定和保證不同區域和不同廠房之間的動態壓差（如圖１所示）。按照氣流方向合理布置和實施核島廠房通風系統的各項功能，就能夠有效實現對氣載污染物的動態包容。
