膠球清洗裝置招標文件相關技術要求？
1、總則
1.1.1 本技術規范適用于無錫益多垃圾熱電有限公司的膠球清洗裝置，包括膠球清洗裝置本體及其輔助設備的功能設計、結構、性能、安裝和試驗等方面的技術要求。
1.1.2 本技術規范中提出了ZUI低限度的技術要求，并未規定所有的技術要求和適用的標準，供方提供一套滿足本規范書和所列標準要求的高質量產品及其相應服務。對國家有關安全、環保等強制性標準，如鍋爐與壓力容器、高電壓設備等,滿足其要求。
1.1.3 供方執行本規范書中所列標準。有矛盾時，按較高標準執行。
1.1.4 合同簽定后，需方有權要求供方根據業主要求做相應的技術修改。
2、工程概況
本期工程1臺12MW汽輪發電機組
2.6 冷卻水
2.6.1 冷卻水介質： 循環水
2.6.2 冷卻水溫度： 28℃
2.6.3 冷卻水壓力： 0.12MPa (g)
2.7 電源需方提供的電源為三相四線制380V，50 HZ和220V，50 HZ。當供方提供的控制設備和系統需其它等級電源時，供方自行提供電源變換設備以滿足需要。
2.8 安裝條件： 室內
2.9 設備使用條件
機組運行方式： 定壓運行
負荷性質： 基本負荷
機組安裝檢修條件： 機組運轉層標高8m
冷卻方式： 凝汽器： 采用循環水
輔機： 采用工業水冷卻
供水溫度：28℃
回水溫度：≤43℃
周波變化范圍： 48.5～51.5Hz
2.10 循環水水質
本工程循環水水源為循環水。
2.11 凝汽器技術參數
1）凝汽器形式：分列二道制表面式凝汽器
2）凝汽器生產廠家：青島捷能
3）凝汽器主要技術規范
形式 C12MW汽輪發電機組
一凝汽器 備注
總有效換熱面積 1000 m2
真空度 92 kPa
換熱管材質 不銹鋼管304
換熱管規格 φ20×0.6按實際管徑
水室設計壓力 0.1 MPa
凝汽器循環水進、出口管徑 DN600
凝汽器進出管數量 3254
凝汽器冷卻管長度 4562
換熱管數量
3標準和規范
3.1 膠球清洗裝置的設計、制造所遵循標準按以下原則執行：
3.1.1凡按引進技術設計制造的設備，按引進技術相應的標準和相應的引進公司標準規范進行設計、制造、檢驗。
3.1.2以國內技術設計制造的產品，按相應的國家標準、行業標準或企業標準進行設計、制造、檢驗。
3.1.3在按以上技術標準設計制造的同時，還滿足ZUI新版的電力行業(包括原水電部、原能源部)相應規范標準，當兩者有矛盾時，以要求嚴格的標準為準。
3.1.4在按相應技術標準設計制造的同時，還滿足有關安全、環保及其它方面ZUI新版的國家強制性標準和規程(規定)的要求。
3.1.5如果本技術規范書中存在某些要求高于上述標準，則以本技術規范書的要求為準。
3.2 在與上述標準不相矛盾的情況下，賣方設備符合下列標準的規定。
3.2.1設計標準
DL/T581-95 凝汽器膠球清洗裝置和循環水二次過濾裝置
GB/T3280-1992 不銹鋼冷軋鋼板
GB?3281-82 不銹耐酸及耐熱鋼厚鋼板技術條件
GB/T14976-1994 流體輸送用不銹鋼無縫鋼管
GB?1220-84 不銹鋼棒
GB?983-85 不銹鋼焊條
GB?1348-88 球墨鑄鐵件
GB/T1184-1996 形狀和位置公差未注公差值
GB/T3216-89 離心泵、混流泵、軸流泵和旋渦泵試驗方法
GB?4216.3-84.6 巴灰鑄鐵管法蘭尺寸
JB?3336-83 電站設備自動裝置通用技術條件
JB/T 2900-92 汽輪機油漆技術條件
JB/T2901-92 汽輪機防銹技術條件
GB3323-87 鋼熔化焊對接接頭射線照相和質量分級
GB5677-85 鑄鋼件射線照相及底片等級分類方法
GB/T13006-91 離心泵名詞術語
GB7233-87 鑄鋼件超聲探傷及質量評級方法
GB/T9113-2000 整體鋼制管法蘭
GB9115-88 對焊鋼制法蘭
GB9439-88 灰鑄鐵件
GB/T13384-92 機電產品包裝通用技術條件
JB3964-85 壓力容器焊接工藝評定
GB755 旋轉電機基本技術要求
GB997 電機結構及安裝型式代號
GB1993 旋轉電機冷卻方法
GB4942 電機外殼保護等級
華北電力集團公司 電力設備交接和預防性試驗規程
4、技術規范

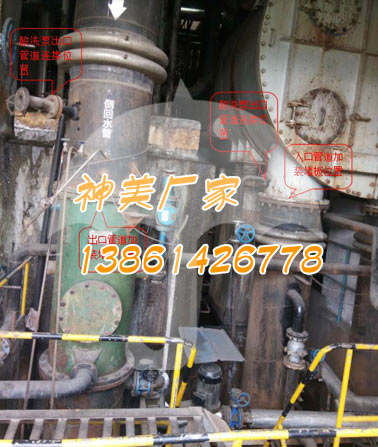

4.1.膠球清洗設備性能要求
4.1.1凝汽器膠球清洗裝置應保證安全可靠，所有傳動機構應靈活可靠，應保證膠球清洗裝置能夠能夠滿足機組運行的需要，具有適應汽輪機各種工況正常運行的能力。
4.1.2凝汽器膠球清洗裝置投運時，應保證所有膠球在凝汽器水室中分布均勻的進入凝汽器換熱管中，對管子內壁進行有效的清洗。
4.1.3膠球清洗系統應保證收球率大于95%。賣方膠球清洗裝置的收球率測試方法為：在循環水量滿足設計要求的情況下，投球運行1小時，收球半小時，收回膠球數與投入膠球數之比。推薦的運行模式為：膠球系統每天投入運行一次，每次清洗１小時，收球半小時。膠球投運時，收球網運行正常時水阻不大于300mmH2O。
4.1.4膠球泵
4.1.4.1膠球再循環泵應為電動機驅動，臥式、單級，端部吸入式，膠球泵具有寬流道、低轉速、體積小、適合長時間連續運行的特點。
4.1.4.2膠球再循環泵的流量和揚程應滿足膠球循環的要求并留有一定的余量。
4.1.4.3泵與電動機應配供統一的共用底座，提供安裝用地腳螺栓等附件，并配供泵-電機之間的聯軸器及其護罩。
4.1.4.4凝汽器2根進水管，每根管道設1根注球管，運行時應保證膠球分配均勻。
4.1.5電動收球網
4.1.5.1收球網結構為鎖臂格柵式，網板采用柵板式結構，垂直安裝在凝汽器冷卻水出口管上。2只收球網對稱布置。收球網的設計應具有良好的水力特性，以防止網板在水流沖擊下振動，收球網的設計應保證不堵球，不跑球。
4.1.5.2收球網及殼體應有足夠的剛度，承受管道作用力不變形，不影響收球網的正常運行。
4.1.5.3收球網配置電動執行機構。
4.1.5.4在收球網板壓差達到ZUI大值時，可電動打開網板，也可實現手動操作。
4.1.5.5收球網網板主軸承應運行靈活、無卡澀、無泄漏。
4.1.5.6收球網和循環水管道采用法蘭連接，賣方提供連接反法蘭，并提供連接螺栓等附件。
4.1.5.7收球網上設置手孔。
4.1.6電動裝球室
4.1.6.1裝球室容積大于投球所占空間的3倍，其裝球室的具體容積為17升。
裝球室設有手動切換閥和可供排氣和排水的接口，進水處設有止回閥片，防止水流和膠球倒流。
4.1.6.2膠球清洗系統中裝球室切換閥為電動控制，能夠?qū)崿F(xiàn)收球、運行和換球的三種功能。
4.1.6.3膠球裝球室設計應確保進、出口連接管后不發生堵球。裝球室的進出口連接管應采用法蘭連接，并配有球閥。
4.1.6.4膠球清洗裝置配供用來控制膠球的發送和停止的電動驅動裝置。

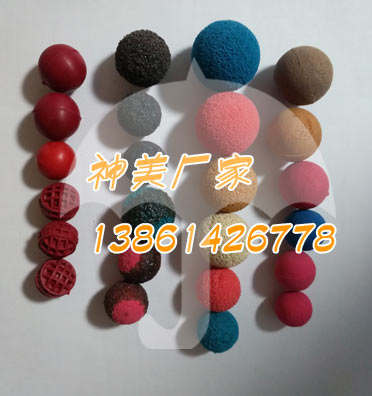

4.1.7膠球
4.1.7.1膠球具有一定硬度并富有彈性，膠球的氣孔均勻、孔間連通吸水性強，濕態球的比重與水相近，膠球在進入水室后從水室底部至頂部分層均勻懸浮，從而保證能清洗底部至頂部的每一根冷卻水管。
4.1.7.2膠球應密度均一，具有良好回復性能，在水溫535℃運行時，濕態膠球直徑不能超過干態膠球直徑0.5mm，運行中膠球球徑應比凝汽器管子內徑大1～2mm，在運行期間保持穩定，以防止膠球堵塞冷卻水管。
4.1.7.3賣方膠球型號φ16，密度1.0～1.05，連續使用壽命為4～6周。
4.1.8特別要求
4.1.8.1所有接口法蘭均采用國標。接口法蘭配供反法蘭和連接配件。
4.1.8.2膠球清洗系統應使用帶法蘭的球閥。
4.1.8.3設備使用壽命保證30 年。
4.1.8.4賣方所供膠球清洗設備可以24h連續運行。
4.1.8.5膠球清洗裝置大修周期為5年，設備的性能應能滿足大修周期的要求，除膠球外所有設備部件壽命均應大于5年。
4.1.9儀表和控制要求（I&C）
4.1.9.1膠球清洗裝置采用電動+手動控制，控制柜(內含動力柜)應能防潮、防塵、防支架的振動�？刂乒竦姆雷o等級為IP56。
4.1.9.2賣方應提供膠球清洗裝置完整的控制系統設計，并負責控制柜柜內設備安裝及接線。提供膠球泵進出口壓力表。
4.1.9.3所供的膠球泵進出口壓力表必須符合國際標準。不得選用國家宣布的淘汰產品。
4.1.9.4買方僅提供膠球清洗系統的總電源，膠球清洗系統內部所有設備所需的電源均由賣方負責，賣方應提供所供系統的電源要求。
4.1.10材料
4.1.10.1根據技術要求選擇適用的制造材料是制造廠家的責任。
4.1.10.2賣方應按有關國標或有關制造廠選用的標準標出材料牌號，當沒有這些牌號時，應標明材料制造廠家，材料的物理特性、化學成分。
4.1.10.3收球網格柵板及轉動部件采用SS304；
4.1.10.4裝球室網芯(含導向閥桿)采用SS304；
4.1.10.5和循環水接觸的內部螺栓、螺母等零件應采用SS304；
4.1.10.6收球網、裝球室殼體采用SS304。
4.1.11設備規范（賣方填寫）
4.1.11.1膠球泵
序號 項目 單位 數據 備注
1 型號 臺 JQ125-18
2 型式 臥式
3 生產廠家
4 流量 m3/h 66
5 揚程 mH2O 18
6 效 率 % 60
7 必須汽蝕余量 mH2O 6
8 轉 速 r/min 1460
9 軸功率 kW 6.8
10 電動機型號(國家新二級能效) YE3
11 額定功率 kW 11
12 額定電壓 V 380
13 轉速 r/min 1460
14 效率 % 99
15 重量 kg 290
4.1.11.2電動鎖臂式收球網
序號 項目 單位 數據 備注
1 型號 臺 SD-600
2 型式 立式
3 生產廠家
4 公稱通徑 DNmm DN600
5 水阻 mmH2O 300
6 保證收球率 % 95
7 收球網高度 mm 1800
8 收球網外徑 mm φ620
9 收球網總重 kg 520
4.1.11.3電動裝球室
序號 項目 單位 數據
1 型號 臺 DN300
2 型式 立式
3 生產廠家
4 裝球室容積 m3 0.17
5、采購設備需求及供貨范圍
5.1 一般要求
5.1.1本附件規定了合同設備的供貨范圍。賣方保證提供設備為全新的、先進的、成熟的、完整的和安全可靠的，且設備的技術經濟性能符合第四章的要求。
5.1.2賣方提供詳細的供貨清單，說明型號、數量、產地、生產廠家等內容。對于屬于整套設備運行和施工所必須的部件，即使本合同附件未列出，或數量不足，賣方仍需在執行合同的同時補足，并且不增加價格。
5.1.3提供膠球清洗裝置和全套附件。
5.1.4賣方提供所有安裝和檢修所需專用工具和消耗材料等，并提供詳細供貨清單。
5.1.5提供隨機備品備件，并給出具體清單。
5.1.6提供所供設備中的進口件清單。
5.1.7賣方提供的技術資料清單見第六章。
5.1.8 對于所有采用法蘭連接的管道接口，賣方提供接口的反法蘭和連接附件。
5.2 供貨范圍
5.2.1設備范圍（以下清單為一套，本項目為2套）：
凝汽器膠球清洗裝置的供貨清單
序號 名稱 規格和型號 單位 數量 生產廠家 備注
1 電動鎖臂式收球網 SD-600 臺 2 配反法蘭及連接件
2 電動裝球室 DN300 臺 1 配反法蘭及連接件
5 膠球泵 JQ125-18 臺 1 配出口變徑管、底盤和電機
電動機 YE3 臺 1 湘潭/上電/沈陽電機/株洲南車
6 電動球閥 DN100PN16 只 4 配反法蘭及連接件
7 分配器 DN100 臺 1
8 放水閥 DN20 只 1
9 放氣閥 DN15 只 1
10 膠球 配套 萬只 1
11 控制柜 LSHK-1 臺 1 PLC西門子
12 不銹鋼壓力表及附件 Y-150 只 2
13 地腳螺栓及其螺母 配套 套 1 膠球泵用
14 地腳螺栓及其螺母 配套 套 1 裝球室用
5.2.2 隨機備品備件（一臺機組所需）
序號 名稱 規格和型號 單位 數量 產地 制造廠 備注
1 密封圈 DN300 個 4
2 梅花墊圈 配套 個 4
5.2.3 專用工具：無
5.2.4進口設備及零部件：無
6、技術資料
6.1 一般要求
詳見通用條款
6.2 技術文件和圖紙
6.2.1 配合工程設計的資料與圖紙如下，包括但不限于此：
膠球清洗系統圖；
膠球清洗系統P&ID圖；
膠球清洗系統程序控制邏輯框圖；
收球網外形總圖；
裝球室外形總圖；
膠球泵外形總圖（帶電動機底座），電動機規范參數；
程控柜外形圖；
儀表設備清單、I/O清冊、電纜清冊；
電氣接線及原理圖；
電動執行機構型式規范,安裝接線圖,電源容量消耗功率，、額定電流等；
6.2.2 設備監造檢驗所需要的技術資料如下, 包括但不限于此：(賣方應提供滿足合同設備監造檢驗/見證所需的全部技術資料)
（1）各部件或設備的質量合格證書;
（2）各部件或設備主要用材的質量合格證書;
6.2.3 施工調試試運、性能驗收試驗和運行維護階段所需的技術資料,但不限于此：
6.2.3.1 提供設備安裝、調試和試運說明書，以及組裝、拆卸時所需用的技術資料。
6.2.3.2 安裝、運行、維護、檢修所需的詳盡圖紙和技術文件,包括設備總圖、部件總圖、分圖和必要的零件圖、計算資料等。
6.2.3.3 設備的安裝、運行、維護、檢修說明書,包括設備結構特點、安裝程序和工藝要求、起動調試要領。運行操作規定和控制數據、定期校驗和維護說明等。
6.2.3.4 設備的備品、配件總清單和易損零件圖。
6.2.4 賣方須提供的其它技術資料, 包括但不限于此：
6.2.4.1 檢驗記錄、試驗報告及質量合格證等出廠報告。
6.2.4.2 設備在設計、制造時所遵循的規范、標準和規定清單。
6.2.4.3 設備和備品管理資料文件,包括設備和備品發運和裝箱的詳細資料(各種清單),設備和備品存放與保管技術要求,運輸超重和超大件的明細表和外形圖。
6.2.4.4 詳細的產品質量文件,包括材質、材質檢驗、焊接、熱處理,加工質量,外形尺寸、水壓試驗和性能檢驗等的證明。
7、清潔，油漆，包裝，裝卸，運輸與儲存
詳見通用條款
8、設備監造（檢驗）和性能驗收試驗
8.1. 概述
詳見通用條款
8.2 監造內容
監造項目及方式表
序
號 項 目
內 容 監造方式 備
注
H W R
1 設備外殼焊接質量 √
2 設備外殼外形尺寸 √
3 原輔助材料質量證明文件 √
4 外購設備質量證明文件 √
5 設備總裝后外形尺寸 √
6 系統設備運轉試驗 √ √
7 收球網、裝球室機械轉動試驗 √ √
8 膠球泵運轉試驗 √ √
9 出廠文件資料 √ √
注：H—停工待檢，W—現場見證，R—文件見證，數量—檢驗數量
9、技術服務和技術聯絡
9.1 賣方現場安裝及技術服務
9.1.1 賣方現場服務人員的目的是使所供設備安全、正常投運。賣方要派合格的現場服務人員。
9.1.2 賣方現場服務人員應具有下列資質：
9.1.2.1 遵守法紀，遵守現場的各項規章和制度;
9.1.2.2 有較強的責任感和事業心，按時到位;
9.1.2.3 了解合同設備的設計，熟悉其結構，有相同或相近機組的現場工作經驗，能夠正確地進行現場指導;
9.1.2.4 身體健康，適應現場工作的條件。
9.1.3 賣方現場服務人員的職責
9.1.3.1 賣方現場服務人員的任務主要包括設備催交、貨物的開箱檢驗、設備質量問題的處理、指導安裝和調試、參加試運和性能驗收試驗。
9.1.3.2 在安裝和調試前，賣方技術服務人員應向買方技術交底，講解和示范將要進行的程序和方法。對重要工序（見下表），賣方技術人員要對施工情況進行確認和簽證，否則買方不能進行下一道工序。經賣方確認和簽證的工序如因賣方技術服務人員指導錯誤而發生問題，賣方負全部責任。
賣方提供的安裝、調試重要工序表
序號 工序名稱 工序主要內容 備注
1 指導安裝 技術交底
2 收球率測試 調試、試運
9.1.3.3 賣方現場服務人員應有權全權處理現場出現的一切技術和商務問題。如現場發生質量問題，賣方現場人員要在買方規定的時間內處理解決。如賣方委托買方進行處理，賣方現場服務人員要出委托書并承擔相應的經濟責任。
9.1.3.4 賣方對其現場服務人員的一切行為負全部責任。
9.1.3.5 賣方現場服務人員的正常來去和更換事先與買方協商。
9.1.4 買方的義務
買方要配合賣方現場服務人員的工作，并在生活、交通和通訊上提賣方便。 |
