膠球清洗裝置在熱電廠中的工作原理、技術特點使用情況？

        今天神美公司分析了膠球清洗裝置在熱電廠中該產品的工作原理、技術特點等使用情況節能情況。凌鋼熱電廠發電機組投人運行多年，運行過程中，汽輪機排汽室溫度逐漸升高，嚴重影響機組負荷，導致發電產量降低。經分析主要原因是機組運行時間較長，凝汽器換熱管內積結了大量的碳酸鹽水垢，垢厚達2mm，嚴重影響換熱效果日常運行中，采取循環水系統投加緩蝕阻垢劑和殺菌滅藻劑的化學處理方法來保持潔凈度和延緩凝汽器結垢速度，但是凝汽器結垢和換熱管臟污問題仍然得不到徹底解決。尤其是夏季，凝汽器結垢速度加快，菌藻類污染嚴重；而熱電廠處于原料廠旁邊，廠區環境粉塵較多，污染水質，使得凝汽器內產生較多的雜質、黏泥，嚴重影響凝汽器換熱效果，導致發電機組真空和負荷大幅降低。為了提高機組發電量，每年都需要對凝汽器進行一次人工清洗和兩次化學清洗。
        人工清洗只能清除黏結力不強的泥沙和部分輕微水垢，不僅清洗時間長、勞動強度大、對換熱管的機械損傷較嚴重；當換熱管堵塞嚴重時，人工清洗就捅不開了，且換熱管容易泄漏，出現泄漏問題時，就會造成凝結水硬度超標，這個時候就需要多次的停機來查漏和堵漏，直接造成了重大的經濟損失。查找到泄漏的管段時，只能將換熱管堵死、廢除，將減少換熱面積，凝汽器換熱效率也將下降；當凝汽器堵塞嚴重，對發電量影響大時，只能換管，既增加了檢修成本，又減少了生產時間；而化學清洗法是采用將硫酸按比例逐漸的緩慢滴人循環水系統，對凝汽器管內的水垢進行清理，使用的清洗劑對換熱管有一定的腐蝕，若凝汽器清洗不當就會產生泄漏現象，縮短凝汽器換熱管的使用壽命。上述兩種方法都存在弊端。
1凝汽器膠球清洗裝置結構、原理及要求
1.1凝汽器膠球清洗裝置結構
        凝汽器膠球清洗裝置是降低汽輪機凝汽器端差、保證凝汽器工作效率、提高汽機工況的一種節能裝置，具有設計結構新穎合理、操作方便、膠球回收率高（大于或等于96％）、二次濾網過濾能力強等特點。它借助水流的作用將直徑略大于凝汽器冷卻管內徑的清潔膠球擠過冷卻管，對冷卻管內壁進行反復擦洗，并把雜質帶出，從而提高冷卻管清潔度，避免垢下腐蝕，延長冷卻管使用壽命。故決定對凝汽器清洗系統進行改造，加裝膠球清洗裝置，該裝置由二次濾網、收球網、裝球室、膠球輸送泵、分匯器、閥門、管路和電氣控制柜等部件組成。
使用與維護：

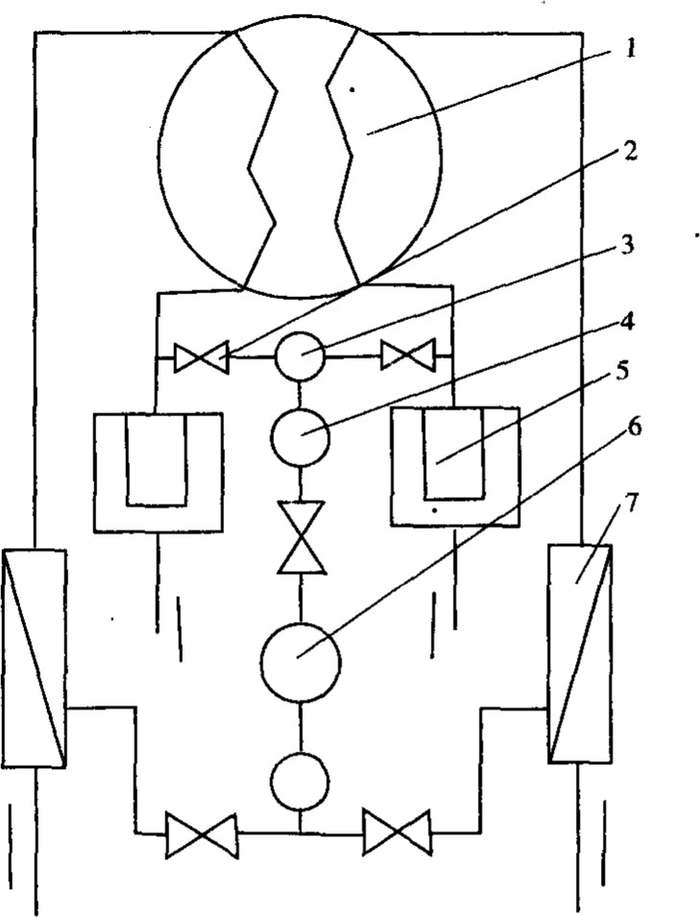

圖1凝汽器膠球清洗裝置系統組成
1一凝氣器；2一碟閥；3一分匯器；4一裝球室；
5一一二次網；6一膠球泵；7一收球網
1.2膠球清洗裝置的工作原理
        采用適合的海綿膠球，球的濕態直徑比冷卻管內徑大2mm，濕態比重為1.傭以15m3。將球從裝球室手孔處投人系統，啟動膠球泵，打開系統兩端碟閥，球被膠球泵送人冷卻水人口管內，球隨水流進人凝汽器水室，膠球就在循環水進出口壓力差的作用下，擴散后均勻分布進人冷卻水管，并被擠壓通過，將附著在管內壁上的污垢帶走，散人水流中，膠球隨循環水經出水管進人凝汽器出口管段上的收球網，在收球網板的阻攔下，把水流中的膠球分離出來回收到清洗循環系統，再由膠球泵抽出重新回到裝球室，如此多次反復循環往復對凝汽器冷卻管實現連續自動清洗。根據路徑長短不同，膠球每完成一次循環清洗時間為20、40s，當清洗裝置運行30一min后，每個球可擦洗 90一45/180一90根冷卻管。因此，只要投人管子總數10％左右的球，就可以清洗全部數目的管子每根4次以上。
1.3膠球清洗系統運行必備條件
1.3.1凝汽
        D水室中的渦流區、隔板串通縫隙及窄縫（由于水室四壁、水室隔板與端蓋間密封墊尺寸不合適所致，將會引起積球）應予以消除；水室中除循環水管外其余通往外部的管道，在管口加裝孔徑小于7mm的球面網罩；水室中垢片、銹片及雜物通水前清理干凈。
        2）每種規格的冷卻管管徑均勻一致，管內無阻礙膠球通過的雜物；膠球清洗系統初始投運時，冷卻管內應潔凈無垢，已結垢的應采取措施徹底除垢；管板若涂刷環氧樹脂等涂料了，要嚴防因此縮小冷卻管口通經；脹管時，管口伸出管板長度不宜超過2·5mm。
1.3.2循環水及循環水管
        1)循環水量宜保持在設計值的±巧％范圍內，亦可根據以后的清洗效果適當改變對循環水量的控制范圍。
        2）一次濾網完好，工作正常，能保證無大于收球網柵格間距的雜物通過，否則必須配裝二次濾網。
（3）循環水需充滿凝汽器水室，若充不滿則必須采用比重大于循環水的濕態膠球。
（4）循環水管中的垢片、銹片和雜物通水前清理干凈。
1.3.3膚球
        膠球要求耐磨、質地柔軟、富有彈性、氣孔均勻貫通、硬度適中、濕態比重L00以巧g/、在5、45℃水溫下及使用期內球徑脹大不超標、不老化；開始使用的膠球濕態直徑比冷卻管中較小一種規格的內徑大1.0一2，Omm；投人運行的膠球數量為凝汽器單側單流程冷卻管根數的7％、13％，膠球循環一次不超過30s，取下限或靠近下限的數量。
1.3.4清洗周期和清洗時間·
        膠球清洗系統每天運行一次，每次30min。也可以根據清洗效果適當改變清洗時間。
2效果分析
        經一年多的實際運行證明：凝汽器膠球清洗裝置可在機組不停機、不減負荷的條件下每天對凝汽器進行在線運行清洗，改善了凝汽器的換熱效果，提高了凝汽器真空度，提高了汽輪機熱效率，增加了發電量，還減緩了換熱管水側的腐蝕，延長了設備使用壽命。
        經統計計算，通過膠球清洗裝置，提高凝汽器真空度，增加的發電效益，再加上每年節約一次人工清洗和兩次化學清洗的費用及清洗時的停產損失，扣除改造費用后年可創效約48萬余元。
