膠球清洗裝置組成部件裝球室改造升級優勢？
科技進步，產品也是更新?lián)Q代技術使用的好，膠球清洗裝置是電廠(站)汽輪發電機組在運行當中對凝汽器換熱管進行有效清洗的設備。  該裝置使用性能的好壞，直接影響到凝汽器的清潔程度和傳熱效率，其適應范圍相當廣泛,還可適用于石油、化工等行業固定管板式換熱器等處。該裝置可以在以上設備連續工作不降低負荷的狀態下,可隨時投入使用，能始終保持換熱管的清潔狀態，提高換熱管的使用壽命,減輕操作人員的勞動強度，是提高電廠經濟效益,保障設備安全運行,必不可少的裝備。膠球清洗裝置由二次濾網、收球網、裝球室、膠球泵、分匯器、閥門、管路和電氣控制裝置等構成。
現有技術中為網袋固定式裝球室，該型裝球室為第二代傳統結構形式，其中儲球網袋在上殼體內為固定式安裝,每次加球時必須將膠球運至裝球室旁,打開翻轉式上益板，將膠球按指定數量投加至網袋內，取換、球時則需嬰操作人員用手伸入儲球袋內抓取膠球。其不足之處在于:
(1)、對于中、大容量機組單元制系統，由于一次投入的膠球數量較多，該型裝球室網袋有效容積僅有16L,已容納不下如此多的膠球，容積過小，而日網袋通流面積(網袋表面所有網孔面積與進球口管道面積之比)也顯得過小，阻力較大，收球率低。
(2)、每次加球、取、換膠球操作極不方便。加球時，需要將膠球運至裝球室旁;換球時，操作人員需要將手伸入網袋內抓取球，月到最后膠球所剩不多時，由于球在網袋下部，取球相當麻煩，取出全部球后,還需要運離現場，勞動強度大，操作費時費力，效率不高。

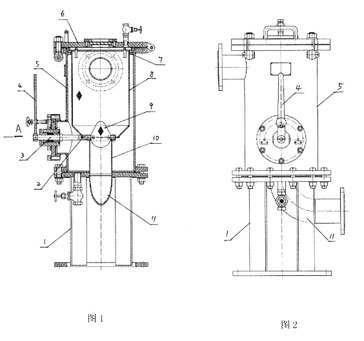

一種膠球清洗裝置的裝球室，包括上殼體和下殼體，上殼體內設有網袋和膠球引出管，下殼體內設有膠球?qū)С鰪澒�，膠球?qū)С鰪澒芘c上述的膠球引出管相接，其特征在于:所述的網袋為抽插式的活動部件,網袋的上沿設有外翻的沿口,在上殼體內設有與上述網袋的沿口配合的支撐臺，網袋沒有錐形的下底，在下底的錐底處沒有膠球出口,膠球出口與所述的膠球引出管的上端口對接，在膠球出口處通過翻轉軸裝有翻轉式閘板,閘板的重心與翻轉軸的轉動軸線偏心設置，上殼體的側壁上裝有開啟閘板的驅動機構。
根據權利要求I所述的膠球清洗裝置的裝球室,其特征在于:開啟閘板的驅動機構設有驅動軸，驅動軸與閘板的翻轉軸同軸沒置,驅動軸的外端部裝有轉動手柄,驅動軸的內端設有驅動卡惜，閘板的翻轉軸的端部設有插接在驅動卡槽內的方形軸頭。
根據權利要求I所述的膠球清洗裝置的裝球室，其特征在于:閘板為凸輪形狀，其表面均布有若F小孔。
新型與現有技術相比，網袋改為抽插式的活動部件后，給操作人員帶來極大地方便，省時省力，效率極高，每次投加、取換膠球時，只需將抽插式網袋從裝球室中取出，此時翻轉式閘板與網袋是一體的，閘板的方形軸頭在驅動軸卡槽內呈上下滑動狀態，網袋此時可收出，而取出網袋時，由于閘板重力偏心作用，閘板自動關閉，將膠球出口封死,這樣膠球投加到網袋內不會漏出。加、換膠球時只需將抽插式網袋提至庫房內進行作業，無需在現場，方便快捷。另外了網袋的有效容積，有利于容納更多膠球，適用于中、大型機組膠球清洗系統。利用原有裝球室零部件,僅網袋、閘板零件做一一改動，制造方便，設備重量、外形基本上保持不變,成本低廉，無需增加制造費用。 |
