如何正確選擇膠球清洗裝置的控制系統操作方法？

        膠球清洗裝置種類很多可分為全自動膠球清洗裝置，凝汽器膠球清洗裝置，中央空調（冷凝器）膠球清洗裝置，該產品分散于各行各業，可以說市場十分龐大，在生產制造膠球清洗裝置作為汽輪發電機組在運行當中對凝汽器冷卻管進行有效清洗的設備。該裝置使用性能的好壞，直接影響到凝汽器的清潔程度和傳熱效率。該裝置的適用范圍相當廣泛，它不僅適用于汽輪機的凝汽器，同樣也適用于石油、石化、化工、冶金企業等單位固定管板式熱交換器的冷卻管清洗，在連續工作不降低負荷的情況下，該裝置可隨時投入使用，始終保持冷卻管的清潔狀態，延長冷卻管的使用壽命，減輕勞動強度，是提高電廠經濟效益、保障凝汽器安全經濟運行，不可缺少的必備裝置。

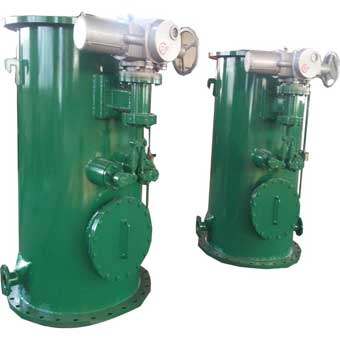

       我公司生產的凝汽器膠球清洗裝置，適用于50～600MW汽輪機發電機組，膠球清洗裝置主要由膠球泵、收球網、裝球室、電控柜以及附屬件等設備組成。其工作原理是：膠球泵啟動，借助水流的作用將直徑大于冷凝管內徑的海綿膠球擠進凝汽器冷凝管，經收球網收球再進入裝球室。通過這一過程，膠球?qū)�冷凝管進行清洗，維持冷凝管內壁清潔，保證凝汽器設計換熱效率不下降，從而維持凝汽器的端差和汽輪機背壓；同時避免冷凝管內壁腐蝕，改善運行條件，延長機組壽命。
1、系統操作說明
        根據雙葉推拉護翼式膠球清洗系統的工藝要求，控制系統有手動、自動和定時三種操作方式。
        1）在手動操作方式下可執行每臺設備的獨立運行。主要在系統調試、設備檢修、處理事故時使用。
        2）在自動操作方式下，按照清洗工藝流程由PLC控制各臺設備自動運行，設有就地控制和遠程控制系統。遠程控制可通過通訊（下傳起停指令）或電氣接線來實現。其工作流程如下：
就地或遠方DCS操作啟動—關閉收球網并到位—啟動膠球泵運行—開膠球泵出口閥—延時開送球閥—開送球室轉輪開始清洗—延時至設定清洗時間—關收球室轉輪收球—延時至設定收球時間—關水泵出口閥（如果有）—關閉送球閥—停膠球泵。
        3）在定時操作方式下，可以根據清洗工藝要求，每隔一定時間（可任意設定，時間調整范圍：0.1秒~9990小時）起動系統進行清洗作業。
        4）壓差保護系統運行清洗中，當收球網前后壓差達到設定值1時—系統報警并停止清洗-關閉收球室轉輪收球—延時10分鐘后—打開收球網—關閉膠球泵出口閥—關送球閥—停膠球泵。
當收球網前后壓差超過設定值1并達到設定值2時—系統報警并立即關閉裝球室轉輪開始收球，同時打開收球網—關閉膠球泵出口閥—關送球閥—停膠球泵。
        5）本設備系統還具有以下聯鎖與報警功能：
        ①收球網和閥門開、關不到位（在規定時間內），發出報警信號；
        ②收球網關不到位，水泵不能起動；
        ③水泵起動后，才能打開水泵出口閥；
        ④水泵出口閥未關到位，不能停泵；
        ⑤收球網前后壓差超限，控制系統不能起動。
        6）膠球清洗控制系統與DCS系統聯接形式有：
        ① 通過串口通訊如下聯接：
        ② 通過開關量電氣信號如下聯接：
2、手動操作要領
        在膠球清洗裝置系統投入使用以前，首先關閉收球網，收球網沒有關到位則膠球泵不能啟動，只有在收球網關到位之后膠球泵才能啟動；在啟動膠球泵之后,隨時都可根據用戶需要關閉膠球泵；在關閉膠球泵之后才能打開收球網，使之開到位后停止。
3、操作步驟
1）操作啟始狀態
        ① 收球網處于全開位置；
        ② 收球閥、送球閥、膠球泵出口閥處于關閉狀態；
        ③ 收送球轉輪處于關閉或收球狀態；
        ④ 膠球泵處于良好狀態，無卡澀漏水現象，且膠球泵電機送電時紅燈亮起；
        ⑤ 裝球室裝入充分滲透水的海綿膠球，蓋好上蓋，擰緊壓蓋螺栓；
        ⑥其它電氣控制盤、儀表，操作把手處于預啟動狀態。
2）投球清洗
        ①收球網開到最大位置時，傳動軸反轉1圈，以此作為開啟限位；嚴密合攏位置為關閉限位，此時收球網合攏信號燈亮，開啟燈滅；
        ②開啟收球閥，并確定已全開；
        ③啟動膠球泵，至運行穩定；
        ④開啟膠球泵出口閥，讓膠球在裝球室內自由沖擊運動2分鐘；
        ⑤轉動收送球轉輪至送球位置，打開送球閥，送球進入凝汽器，并立即看表記錄首批回球返回的時間；
        ⑥循環清洗至所需時間。
3）收球操作
        ①轉動收送球轉輪至收球位置；
        ②收球后關閉送球閥；
        ③關閉膠球泵出口閥；
        ④停泵并檢查水泵惰走時間；
        ⑤打開裝球室上蓋，取出膠球清數，計算收球率；
        ⑥給裝球室放入膠球，蓋好上蓋，待用；
        ⑦按收球網開啟按鈕至開啟位置。收球網開到位后，系統進入清洗初始工作狀態，完成一次清洗循環。投自動方式時自動指示燈亮，此時系統返回初始狀態。（即收球網開到位，閥關到位，收送球轉輪關到位）后開始執行各項操作；投定時方式時，系統在返回初始狀態后（即收球網開到位，閥關到位，收送球轉輪關到位）定時啟動時間繼電器開始計時，時間到后，按預定程序執行各項操作。
