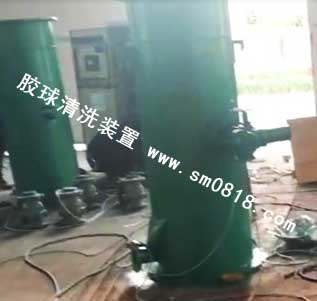

膠球清洗裝置系統維護詳細說明書

1．膠球清洗系統說明
1.1 膠球清洗系統流程圖
1.2 清洗膠球
1.3 收球網
1.4 差壓測量系統
1.5 膠球循環泵
1.6 裝球器
1.7 分匯器
1.8 噴球器
1.9 球形閥門
1.10 程控系統

        我們通過改善凝汽器冷卻管清潔程度而達到節能效果。系統作用避免在凝汽器冷卻水管內沉積臟物和水垢，使凝汽器作為熱交換器具有恒定的傳熱系數，避免管內微生物的生長，消除腐蝕，有助于在凝汽器管路內表面形成一層保護膜，減少熱損失。所以稱為膠球清洗系統。
        二次濾網系統則用于過濾掉循環冷卻水中有效直徑大于濾網孔徑的雜物，保持水質清潔，避免冷卻水管被堵塞,并為膠球清洗裝置系統提供良好的運行環境。
工作過程
        為了清洗凝汽器冷凝管路，將彈性膠球噴射到主冷卻水管入口，隨冷卻水流均分布于入口水室通過凝汽器冷凝管后進行循環。直徑略大于冷凝管內徑的膠球通過管路時擦洗管路，并在冷卻水出口處的濾網處從冷卻水中分離出來，然后用膠球循環泵抽出，膠球通過裝球器后再經過循環管道重新進入主冷卻水管道中。為了對膠球清洗系統的操作，就地安裝了程控柜，并通過模擬操作屏對整套系統的設備進行運行操作。
        膠球清洗裝置-二次濾網裝置安裝在循環水入口，隨循環水進入的有效直徑大于濾網孔徑的雜物便被攔截在濾網網片上，濾網旋轉馬達啟動后，清污刷便將雜物刮到排污槽口處，當排污門打開時，由于壓力差的作用雜物便隨排污管排到系統外部或排到循環水入口管。
        為用戶提供：膠球清洗系統、二次濾網系統、工業濾水器
清洗膠球
        冷卻水管的清洗是通過多微孔的彈性膠球來完成的,這些膠球浸水后的尺寸稍大于管路內徑。被水浸濕的膠球的密度大約為1，這使得膠球在水室中有較好的分布，相應地，冷卻水管的清洗也比較均勻。
在選擇清洗膠球時，要考慮如下兩個主要方面：
        ①凝汽器的有效清洗需要有一個保證清洗膠球通過冷卻管路的實際壓力降。
        ② 針對冷凝管路不清潔的因素選擇膠球的硬度和膠球超過管路內徑的尺寸。
        在每次清洗操作中，應選擇膠球，要定期地對膠球進行目視檢查，每周至少一次。如果在定期檢查中，發現有特殊情況，必須采取一定措施。
        例如：由于膠球磨損增加，在較短的時間內，膠球成為雪茄形的，這表明冷卻水管內表面的硬度增大，有可能是由于碳酸鈣和其他的硬質沉淀物所引起的。
        加入表面粗糙或含金剛砂的特殊清洗膠球，就可以解決這個問題。注意：金剛砂膠球的使用，必須由電廠的管理部門，凝結器制造廠和專業的服務部門共同討論后方可實施。
        收球網可以把膠球從冷卻水流中分離出來。網片在“運行”位置（膠球循環狀態） 網片在這個位置下，可將膠球從冷卻水流中分離出來并將它們引導至出口管。
        當網片前后的壓差大于設定值時，程控柜上的報警燈會閃爍報警，如果系統處于自動狀態那么會立即啟動反沖洗程序命令。隔離閥是把DPMS與冷卻水管切斷時用的。
        膠球循環裝置整套安裝在一個底盤上,它包括了所有必須的部件,依次完成膠球的輸送、收集、充滿、噴出等工作。膠球循環泵從含有一定量水的收球網中抽出膠球，并使膠球通過裝球器，然后進入主冷卻水管線上的噴球器。膠球循環泵補償了凝汽器的壓力降和膠球循環管線上的總壓降。膠球循環泵是單吸懸臂式無堵塞泵，軸承用油脂潤滑。軸采用旋轉機械密封。閉式無堵塞的葉輪避免了膠球在膠球循環泵的輸送過程中出現“砍”球現象。
放水口
        膠球清洗裝置-膠球的處理（裝入和替換）通過裝球器來完成。膠球循環通過裝球器的窺視孔來觀察。均勻分布有孔的集球筐和切換閥安裝在裝球器內。
        只要擰開裝球器蓋固定螺栓就可以打開，從而可以進行膠球的添加和取出。切換 閥是自動地操作的，有以下的運行位置：
        1、在“運行”位置：在膠球循環期間，水與膠球被水泵打出，通過裝球器和集球筐，然后再通過打開的切換閥。
        2、在“收球”位置：這時切換閥是關閉的，膠球被收集在筐內，水則通過筐的孔眼流走，如果膠球循環泵是停運的，膠球入口是打開的，逆止閥將會把膠球堵在集球筐中的。
分匯器
        膠球清洗裝置-分匯器可以將一根循環管分開成兩根獨立的管，比如在裝球器出口一根管路變到兩只噴球器的入口管路，那么分匯器可以很好的將此功能實現；同樣當把兩根再循環管合在一起成為一根再循環管時，比如兩個收球口的管路匯集到膠球泵的入口管路時，分匯器扮演了同樣的角色。
噴球器
        膠球清洗裝置-噴球器是把清洗膠球噴射入冷卻水管線的入口，為了獲得良好的膠球分配，噴球器的端部應正對冷卻水流，這樣膠球可以均勻的分布于水室之中，以保證每一個冷卻管都有近似相等清洗的機會和頻率。
閥門
        膠球清洗裝置-球閥安裝在兩個收球口處是為了隔絕單側收球網之用，安裝于噴球器的入口也是同樣的道理還有方便各自的檢修。裝球器出入口管接頭上的，為了防止膠球流通的紊亂，這些膠球閥門在開的位置能通過全流量。配合泵的入口的球閥，可以隔離泵和裝球器以方便裝取膠球和臨時檢修設備。在需要的情況下，可以使用排水閥和排氣閥，將裝球器徹底排氣和放水。
控制系統
        程序控制系統主要用于監測和控制膠球清洗系統及二次濾網系統的運行。設備包括包括程序程控柜、差壓測量系統、壓力表計等。
系統功能如下：
1、監控方式
        手動運行方式和自動運行方式，通過切換開關控制切換。
2、監控手段
        采用時序控制與壓差檢測控制相結合的方式。當系統自動運行時，正常情況，按照生產工藝流程所要求的程序進行周期性的定時清洗、轉網排污；而當收球網、二次濾網的網面上下兩側壓差超過一定的限值時，則按照緊急處理程序進行處理，以保證冷卻水系統的通流。
3、狀態顯示及報警功能
        運行狀態指示燈包括“清洗”、“排污”指示；有每個收球網差壓高、二次濾網差壓高報警。
