有關于采購凝汽器汽輪機膠球清洗裝置招標文件說明

1.1本招標書僅適用于阜寧生活垃圾焚燒發電項目（安裝2臺300t/d中溫中壓機械爐排爐，1臺N12凝汽式汽輪發電機組）的1套凝汽器汽輪機膠球清洗裝置的技術要求。它包括膠球清洗裝置的結構、性能、安裝和試驗等方面的技術要求。
1.2 本招標書提出的是最低限度的技術要求，并未對一切技術細節作出規定，也未充分引述有關標準和規范的條文，投標方應保證提供符合本招標書和工業標準的優質產品。
1.3 如果投標方?jīng)]有以書面形式對本招標書的條文提出異議，那么招標方可以認為投標方提出的產品應完全符合本招標書的要求。如有異議，投標方應在報價書中以“對膠球清洗裝置招標書的意見和同招標書的差異”為標題的專門章節中加以描述。
1.4 本招標書所使用的標準如遇與投標方所執行的標準發生矛盾時，按較高標準執行。
1.5 本招標書為訂貨合同的附件，與合同正文具有同等效力。
2.設計和運行條件
3.1
3.2.6材料
3.2.6.1根據技術要求選擇適用的制造材料是制造廠家的責任。
3.2.6.2凝汽器汽輪機膠球清洗裝置設備各零部件的材料根據不同的使用場合，按照壓力、強度、硬度、抗腐蝕性能等的要求，合理選用，投標方在報價書中對材料的選用加以說明。
膠球泵材質要求如下：
序號 部件名稱 材料及牌號 廠家
1 密封型式 機械密封 上海博格曼
2 泵體材料 鑄鋼
3 葉輪材料 ZG1Cr13Ni1
4 泵軸材料 40Cr
5 軸承 軸承鋼

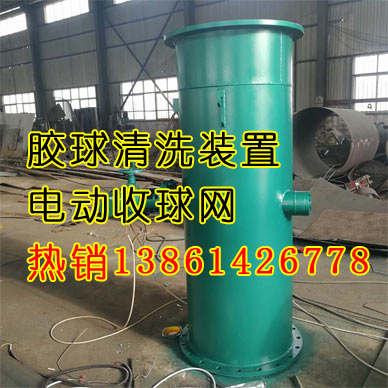

收球網材質要求如下：
序號 部件名稱 材料及牌號 廠家
1 收球網殼體 Q235-A
2 收球網格柵 S316
3 收球網傳動軸 40Cr
裝球室材質要求如下：
序號 部件名稱 材料及牌號 廠家
1 裝球室外殼 Q235-A
2 裝球室網芯 S316
3.2.6.3投標方按有關國標或有關制造廠選用的標準標出材料牌號，當沒有這些牌號時，標明材料制造廠家，材料的物理特性、化學成分。
3.2.7電氣部分的要求
對電動機的要求
3.2.7.1電動機的設計與構造，應與被驅動設備的運行條件和維護要求相一致。
3.2.7.8投標方提供電動機制造廠家名單（不少于3家）,  需方確定。投標方可選用的電機廠盡可能為以下幾家：上海電機廠、湘潭電機廠、哈爾濱電機廠、沈陽電機廠等。
3.2.7.13招標方提供1路380/220VAC電源到設備本體附帶控制箱，投標方控制系統所需的其它電壓等級的電源應由投標方自行解決。
3.2.7.14 投標方成套設備間的電纜由投標方負責設計、供貨。
3.2.7.23電動機及相關控制柜具體要求見電氣通用技術要求。
3.2.8儀表和控制要求
3.2.8.1每臺機組的凝汽器汽輪機膠球清洗裝置提供一套PLC控制裝置，并預留至招標方DCS系統的接口。該控制裝置能完成凝汽器汽輪機膠球清洗裝置的程序控制和單個設備的操作功能，以及狀態參數、運行狀態的工藝流程模擬圖、故障報警等顯示。凝汽器汽輪機膠球清洗裝置采用帶顯示單元的可編程控制裝置（PLC）程序控制。

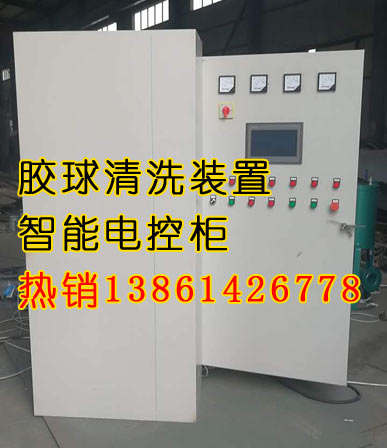

3.2.8.2程控柜(內含動力柜)以及控制裝置與儀表能防潮、防塵、防振。程控柜的防護等級為IP56，程控柜顏色為淡灰色（73 B03）。機柜內均需配備雙風扇，并有連續監測機柜內部溫度的測溫元件。
3.2.8.3在控制柜上裝設用于顯示操作和組態的液晶顯示屏，配組態及編程軟件。液晶顯示屏在液晶顯示屏上能對控制系統進行組態、程序控制啟停和單個設備的操作，并能顯示工藝流程及測量參數，控制方式、順序運行狀況、控制對象狀態，也能顯示成組參數；當參數越限報警、控制對象故障或狀態變化時，以不同顏色進行顯示。并能進行。投標方按照工藝流程圖設計畫面，設有足夠的幅數以保證工藝系統和控制對象的完整性及滿足整個系統的運行和控制的需要。
3.2.8.4控制系統能實現收球網的“自動”、“手動”控制，即壓差和時間自動控制及就地和遠方手動控制，正常運行為自動控制。在“自動”方式下，收球網前后壓差達到設定值1時自動收球并反洗網板，反洗完成后自動回到運行狀態，在網板前后壓差達到預設值2時，自動緊急反洗同時發出報警信號，以保證系統安全高效地運行；另外還設有時間控制，即在規定的時間內，無論差壓是否達到某一定值，均可自動清洗一次。投標方提供膠球泵進出口壓力表、收球網前后差壓變送器，以及相應的測量導管、儀表閥門、接線盒及附件均由投標方隨膠球清洗系統設備一起提供。變送器采用4～20mADC標準信號，兩線制，精度不低于0.075%。
3.2.8.5控制裝置與DCS之間有硬接線接口。當收球網壓差達到預設值時，從控制裝置向DCS發出“收球網壓差過大”報警信號；當某個電動設備沒有按照程序規定的要求動作或在規定的時間內沒有達到指定的位置時或有過力矩信號發生時，控制裝置向DCS發出“故障”信號，控制裝置還能接受DCS發出“啟動”“停止（中斷）”指令信號。具體接口信號至少包括：
? 啟動膠球清洗程序
? 停止膠球清洗程序
? 膠球清洗程序已啟動
? 膠球清洗程序已停止
? 膠球清洗程序系統故障
? 膠球清洗程序遠方控制位
? 差壓過大
3.2.8.7儀表和控制設備
3.2.8.7.1投標方應提供所有就地儀表和就地控制裝置，并由投標方負責接線至投標方所提供的接線盒、就地控制盤或PLC上的端子排上(熱電偶應通過補償電纜直接接到控制系統)。
3.2.8.7.2所有控制儀表及設備具有最高的可用性、穩定性、可靠性和可維護性，應滿足要求的功能。由投標方提供的指示表、開關量儀表、測溫元件等應選用通用產品，并符合國際標準，不得采用國家已公布的淘汰產品。并根據安裝地點滿足防火、防水、防雨、防鹽霧腐蝕、防塵、耐磨、防干擾、防昆蟲及嚙齒動物有關要求。對于每種儀表和控制設備的選型，投標方應推薦三家生產商，最終由招標方確認。投標方提供系統的所有儀表和所需的全部測孔、管座、一次閥門（包括門前導管）和附件。投標方應對其所供熱控儀表設備（元件）包括每一只壓力表、測溫元件、儀表、閥門等都要詳細說明其用途、型號、規范、安裝地點及制造廠家，并將KKS編號打在上面。投標方應將詳細供貨清單交招標方確認。輔機所有取樣測點均配供一次門（溫度測點除外），對于溫度大于300℃或壓力大于4MPa的測點，配兩個一次門。所有成套提供的就地測量儀表配供相應的安裝附件（預制取樣管、一次門、二次門及排污門等）。對于用于保護聯鎖的一次測量元件，必須裝設三支（臺/個）一次測量元件。
3.2.8.7.3投標方配套的遠傳儀表、變送器（二線制）采用4~20mADC標準信號，精度值不大于0.25%，氣動信號采用20～100kPa；壓力、差壓、液位變送器為智能型進口產品。熱電偶（雙支）采用K分度號，熱電阻（雙支）采用Pt100（三線制）。所有熱電偶、熱電阻均采用鎧裝。熱電偶按1級標準配置, 熱電阻按A級標準配置。就地溫度計要求采用可抽芯式雙金屬溫度計，不得采用水銀溫度計。用于遠傳的開關量參數，應選用SOR過程開關。投標方提供的遠傳儀表的精度等級不應低于0.5級，就地指示儀表（壓力、溫度等）其精度等級不低于1.5級，表盤公稱直徑為150mm。用于有振動的部位的就地儀表，需采用抗振產品。
3.2.8.7.4儀表和控制裝置設備信號制式：
模擬量輸入/輸出信號： 4～20mADC
熱電阻分度號： Pt100，三線制、精度A級
熱電偶分度號： K
開關量信號為無源干接點信號 輸入 220VAC 5A 220VDC 3A 輸出 48VDC  1A
3.2.8.7.5招標方僅提供一路380VAC/220VAC三相四線制電源，由投標方自行分配；
3.2.8.7.6投標方提供的就地控制箱/柜應為安裝在它們內部或上面的設備提供環境保護，即能防塵、防滴水、防雨、防潮、防結露、防鹽霧、防昆蟲及嚙齒動物，能耐指定的高、低溫度以及支承結構的振動。
3.2.8.7.7投標方提供膠球清洗裝置完整的控制系統設計，并負責控制柜(程控柜)柜內設備安裝及接線。
3.2.8.7.8閥門電動執行器品牌最終選型由用戶確認。執行機構具有開方向和關方向限位開關和力矩開關，每個開關各帶有兩對獨立的兩常開、兩常閉接點，接點容量為220VAC 5A或220VDC 3A。
3.2.8.7.9投標方負責膠球清洗程控系統的完整設計，包括所有電動執行機構、電動閥門及泵的控制回路，并負責動力柜，程控柜內設備安裝及接線。投標方提供膠球清洗的運行要求及控制連鎖框圖。
3.2.9材料與焊接
3.2.9.1投標方對設備與附件的結構材料的選擇負有完全責任。投標方應合理地選擇本體及附件的材料，材料的使用應和設備各零部件的使用條件相適用。
3.2.9.2投標方應按有關國標或制造廠選用的標準標出主要零部件材料牌號，當沒有這些牌號時，應標明材料制造廠家，材料的物理特性、化學成分。
3.2.9.3材料進廠應進行材料試驗，保證材料的化學、物理性能指標滿足設計要求。
3.2.9.4鑄件制造加工應符合JB/T6880.1～3標準的規定，不應有影響強度的縮孔、氣孔、裂紋等缺陷。鑄件表面應用噴丸、酸洗或其它方法清理干凈。
3.2.9.5泵的葉輪和倒葉的鑄造公差應符合JB/T6879的規定。
3.2.9.6鍛件應有適當?shù)腻懺毂�，鍛后�?yīng)進行熱處理，不允許存在影響使用的缺陷。
3.2.9.7對需要焊接的部套，投標方應按相應的國家或部頒標準進行焊接，并向需方提供焊接程序及檢查方法。
3.2.10銘牌和標記
3.2.10.1膠球清洗裝置設置固定銘牌及各種標志。銘牌耐腐蝕，并牢固地安裝在明顯的位置上。銘牌尺寸及技術要求符合JB8標準的規定。銘牌采用不銹鋼耐腐蝕材料，蝕刻明晰，銘牌標記為中英文對照。
3.2.10.2銘牌的內容包括：制造廠名稱，設備名稱，型號，設備的主要參數，出廠編號及日期等。
3.2.10.3重要閥門、調節保安部套等均有表示其行程、轉角、介質流向、操作方法等明顯易辯的標志。
3.2.10.4重要部件根據圖紙，在一定位置上標有裝配編號，使用材料和檢驗合格的標志。
3.2.11清潔和油漆
3.2.11.1設備在出廠之前，對設備進行清理。
3.2.11.2所有雜物，如金屬碎片、鐵屑、焊渣、碎布和一切其它異物都從各部件內清除。
3.2.11.3設備發運前將水全部放掉并吹干，當放水需要拆除塞子、疏水閥等時，投標方確保這些部件在發運前重新裝好。
3.2.11.4所有開口、法蘭、接頭采取保護措施，以防止在運輸和儲存期間腐蝕、損傷及進入雜物。泵的進出口、管孔用蓋板封閉。
3.2.11.5需要現場連接的螺紋孔或管座的焊接孔采用螺紋或其它方式予以保護。遮蓋物、金屬帶子或緊扣件不焊在設備上。
3.2.11.6投標方提供防銹、防腐的完整說明，以防止設備在運輸、儲存期間不被腐蝕：
產品組裝前從每個零部件內部清除全部加工垃圾，如金屬切削、填充物等,應從內外表面清除所有軋屑、銹皮油脂等。鋼結構在第一次涂層前應做噴丸處理。油漆的選擇應能適應運行環境條件。所有碳鋼和低合金鋼外表面要用噴砂處理并油漆處理。設備出廠前，不銹鋼進行酸洗處理；所有碳鋼表面采用噴砂處理后再進行表面油漆處理。
3.3設計及制造標準
3.3.1凝汽器汽輪機膠球清洗裝置設計、制造所遵循標準應按以下原則執行：
3.3.1.1凡按引進技術設計制造的設備，按引進技術相應的標準及相應的引進公司的標準規范進行設計、制造、檢驗。
3.3.1.2以國內技術設計制造的產品，按相應的國家標準、行業標準或企業標準進行設計、制造、檢驗。
3.3.1.3在按以上技術標準設計制造的同時，還滿足最新版的電力行業(包括原水電部、原能源部)相應規范標準，當兩者有矛盾時，以電力行業標準為準。
3.3.1.4在按相應技術標準設計制造的同時，還滿足有關安全、環保及其它方面最新版的國家強制性標準和規程(規定)的要求。
3.3.1.5如果招標書中存在某些要求高于上述標準，則以招標書的要求為準。
3.3.1.6投標方提供設計制造的規范、規程和標準：DL/T581-2010《凝汽器膠球清洗裝置和循環水二次過濾裝置》。
3.3.2在與上述規定不相矛盾的情況下，投標方可參考下列標準：
GB3216-2005 回轉動力泵 水力性能驗收試驗1級和2級
GB3323-2005 金屬熔化焊焊接接頭射線照相
GB5677-2007 鑄鋼件射線照相檢測
GB7021-1986 離心泵名詞術語
GB7233.1-2009 鑄鋼件超聲檢測 第1部分：一般用途鑄鋼件
GB9113-2010 整體鋼制管法蘭
GB9115-2010 對焊鋼制法蘭
GB9439-2010 灰鑄鐵件
GB/T13384-2008 機電產品包裝通用技術條件
NB/T47014-2011 承壓設備焊接工藝評定

GB/T997-2008 旋轉電機結構型式、安裝型式及接線盒位置的分類
GB1993-1993 旋轉電機冷卻方法
GB4942.1-2006 旋轉電機整體結構的防護等級（IP代碼）
DL/T 581-2010 凝汽器膠球清洗裝置和循環水二次過濾裝置
Q/GDW-01 電力設備交接和預防性試驗規程
除上述標準外，投標方設計制造的設備還滿足下列最新版本規程的有關規定(合同及其附件中另有規定的除外)：
電力部《火力發電廠基本建設工程啟動及竣工驗收規程》
電力部《電力建設施工及驗收技術規范》(汽輪機組篇)
電力部《火電工程啟動調試工作規定》
電力部《電力工業鍋爐壓力容器監察規程》
電力部(水電部)《火力發電廠汽輪機、鍋爐、汽輪發電機參數系列標準》
電力部《火力發電廠設計技術規程》
3.3.3質量保證
投標方在協議中對本企業執行的質量保證體系進行簡要的介紹，對質量的保證措施進行必要的說明：
凝汽器汽輪機膠球清洗裝置及循環水二次過濾裝置產品已通過ISO9001:2000產品質量認證，并按ISO9001:2000標準要求建立質量管理體系并形成文件，加以實施和保持，并進行持續改進。總經理負責領導公司建立、實施、保持并改進質量管理體系；管理者代表負責建立、實施、保持質量管理體系，并向總經理負責；企管部為質量管理的歸口部門，在管理者代表的領導下，負責日常的質量管理工作，確保質量管理體系有效運行；質管部、技術部、生產部、供應部為具體實施部門，為嚴格控制產品質量而實施各項措施確保產品質量。
技術文件及圖紙要清晰、正確、完整，能滿足水泵安裝、啟、停及正常運行和維護的要求。
投標方具備有效方法，控制所有外協、外購件的質量和服務，使其符合本協議的要求。
投標方保證膠球清洗裝置滿足本招標書提出的性能要求，如不能達到上述要求，投標方有義務進行改進。如因設備改進延誤工程工期，投標方負有完全責任，按合同條款解決。
在安裝和設備保質期間發現部件缺陷、損壞情況時，投標方首先提供更換的零部件，在證明為設計和制造原因時，投標方免費更換，在確認為招標方責任時，招標方負責更換零部件的費用。
在設備質量保證期后，投標方仍有義務對設備的完好和正常運行提供技術支持。當設備出現故障時，投標方仍積極配合招標方解決技術問題及保證及時提供檢修零部件。
4.供貨范圍
4.1凝汽器汽輪機膠球清洗裝置1套供1臺機組，至少包括如下設備：
2臺收球網及配套執行器；
1臺裝球室及配套執行器；
1臺膠球泵、配套電動機及安裝底座；
1個膠球分配器；
1套系統配套閥門；
程控柜(含動力柜、PLC單元等)；
就地儀表及其安裝材料；
就地設備到程控柜(含動力柜、PLC單元等)之間的動力、控制等電纜
動力電纜型號為ZRC-YJV-1,控制電纜為ZRC-KVVP2-1
設備安裝用地腳螺栓及附件（墊片及螺栓等）；
接口反法蘭及其所有連接附件
1套凝汽器汽輪機膠球清洗裝置供貨清單（單臺機組）
序號 名    稱 規格和型號 單位 數量 產地 生產廠家 備注
1 收球網  臺 2   配反法蘭、緊固件
 電動執行機構  臺 2   機電一體化型
電源380V 50HZ
2 裝球室  臺 1   配反法蘭、緊固件
 電動執行機構  臺 1   機電一體化型
電源380V 50HZ
3 膠球泵  臺 1   含公用底座、聯軸器及護罩
電源380V 50HZ
 電動機  臺 1
4 程控柜  臺 1
 PLC  套 1   需與全廠PLC控制統一
5 電動球閥閥體  臺 2
 電動執行機構  臺 2   機電一體化型
電源380V 50HZ
6 差壓開關  套 1
7 撞擊式硅膠球  萬只 1   φ18
8 壓力表  只 4
9 手動球閥  臺 4
11 分匯器（三通）  臺 4   配反法蘭、緊固件
12 放水閥  只 2   配裝球室
13 放氣閥  只 2   配裝球室
14 注球管  只 4   噴頭組件
15 安裝膠球泵、裝球室用地腳螺栓  套 1
16 接口反法蘭及緊固密封件 按需 套 2
17 就地設備到程控柜(含動力柜、PLC單元等)之間的動力、控制等電纜 套 1  5.設備技術資料交付
5.1一般要求
投標方提供的資料使用國家法定單位制即國際單位制。技術資料和圖紙的文種為中文。
運行操作手冊為中文。
資料的組織結構清晰、邏輯性強。資料內容要正確、準確、一致、清晰完整，滿足工程要求。
投標方提供的技術資料一般可分為投標階段，配合設計階段，設備監造檢驗、施工調試試運、性能試驗驗收和運行維護等四個方面。投標方須滿足以上四個方面的具體要求。
投標方在合同附件（招標書）簽訂后10日內提供滿足施工圖設計的技術資料和圖紙。
投標方資料的提交及時充分，滿足工程進度要求。在合同簽訂后7天內給出全部技術資料清單和交付進度，并經招標方確認。
施工圖設計配合圖紙（包括分包與外購設備的技術資料）：7套及相應的電子版本資料1套。
最終技術資料（包括分包與外購設備的技術資料）及安裝、運行、維護手冊：每臺機組15套及相應電子版本光盤資料2套。
試驗報告（如有）： 10套
投標方在設備開始加工前，根據加工進度向用戶監造人員提供相關資料1份。投標方在工程項目開工后，根據用戶要求在一個月內開始提供施工相關的技術資料，每臺設備12套，并提供電子版資料一式2套。
投標方提供的圖紙必須注明圖紙用途及設計階段，注明聯系配合用圖、初步設計用圖，工程施工用圖等。最終正式工程設計用圖圖紙簽署完全，加蓋確認標記。
所供圖紙編號必須清晰、有序，不得有不同圖紙相同編號的現象出現。圖紙改版后，必須及時通知工程設計單位，圖紙注明改版序號。
所供工程施工設計用圖和資料，除說明書等文字資料及附圖等可采用白圖及印刷資料外，其它工程施工設計用圖需采用藍圖。
投標方提供的圖紙清晰，不得提供縮微復印的圖紙。
提供圖紙資料等附有提供資料清單，以備查考。
對于其它沒有列入合同技術資料清單，是工程所必需文件和資料，一經發現，投標方及時免費提供。
5.2技術文件和圖紙
配合工程設計的資料與圖紙如下，包括但不限于此：
5.2.1企業資質、業績資料
1) 工廠概況；
2) 工廠質量認證材料（復印件）；
3) 投標產品業績表（包括產品型號、容量、投運時間及用戶名等）；
4) 投標產品特點介紹；
5) 重要部件的外協及外購情況；
6) 已投運產品曾發生過的問題、解決辦法及效果，本次擬采取那些完善措施。
5.2.2設備圖紙及說明書
1) 膠球清洗系統P﹠ID圖；
2) 膠球清洗系統程序控制邏輯框圖；
3) 收球網總圖；
4) 裝球室總圖；
5) 膠球泵總圖(帶電動機底座), 電動機規范參數；
6) 各閥門總圖；
7) 程控柜外形圖；
8) 電氣接線及原理圖；
9) 電動執行機構型式規范，安裝接線圖，電源容量消耗功率；
10) 電纜清冊和安裝材料清冊
10) 供貨清單。
5.2.3招標書簽訂后1周內及時提供下列正式資料和圖紙。
1） 收球網總圖；
2）裝球室總圖；
3）膠球泵總圖(帶電動機底座), 電動機規范參數；
4）膠球分配器；
5）各閥門圖；
6) 程控柜外形圖；
7) 膠球清洗系統P﹠ID圖；
8) 膠球清洗系統程序邏輯控制框圖及使用說明書；
9) 膠球清洗裝置控制柜（程控柜）端子排出線圖；
10）膠球清洗裝置儀表控制設備(包括就地溫度計，壓力表等)供貨清單；
11) 定值清單；
12) 電氣接線及原理圖；
13) 電動執行機構型式規范，安裝接線圖，電源容量消耗功率；
14) 供貨清單。
5.2.4其它說明：
投標方要求招標方提供的圖紙資料在合同中明確。
圖紙資料的具體交付進度在簽定合同時明確。
上述圖紙資料可在簽定合同的增減、調整、確認。
5.2.5設備監造檢驗所需要的技術資料
投標方提供滿足合同設備監造檢驗/見證所需的全部技術資料。
施工、調試、試運、機組性能試驗和運行維護所需的技術資料（招標方提出具體清單和要求，投標方細化，招標方確認）包括但不限于：
提供設備安裝、調試和試運說明書，以及組裝、拆卸時所需用的技術資料。
安裝、運行、維護、檢修所需的詳盡圖紙和技術文件,包括設備總圖、部件總圖、分圖和必要的零件圖、計算資料等。
設備的安裝、運行、維護、檢修說明書,包括設備結構特點、安裝程序和工藝要求、起動調試要領。運行操作規定和控制數據、定期校驗和維護說明等。
投標方提供備品、配件總清單和易損零件圖。
5.2.6投標方須提供的其它技術資料（招標方提出具體清單，投標方細化，招標方確認）包括以下但不限于：
檢驗記錄、試驗報告及質量合格證等出廠報告。
投標方提供在設計、制造時所遵循的規范、標準和規定清單。
設備和備品管理資料文件,包括設備和備品發運和裝箱的詳細資料(各種清單),設備和備品存放與保管技術要求,運輸超重和超大件的明細表和外形圖。
詳細的產品質量文件,包括材質、材質檢驗、焊接、熱處理,加工質量,外形尺寸。水壓試驗和性能檢驗等的證明
5.2.7設備供貨清單
投標方須提供的其它技術資料（招標方提出具體清單，投標方細化，招標方確認）。
