凝汽器膠球清洗及二次濾網安裝、使用、維護說明書

凝汽器膠球清洗中膠球循環泵：

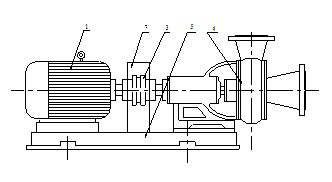

       1 泵的馬達；2 靠背輪防護罩；3 靠背輪；4 膠球泵體；5 底盤
       膠球循環裝置整套安裝在一個底盤上,它包括了所有必須的部件,依次完成膠球的輸送、收集、充滿、噴出等工作。膠球循環泵從含有一定量水的收球網中抽出膠球，并使膠球通過裝球器，然后進入主冷卻水管線上的噴球器。膠球循環泵補償了凝汽器的壓力降和膠球循環管線上的總壓降。膠球循環泵是單吸懸臂式無堵塞泵，軸承用油脂潤滑。軸采用旋轉機械密封。閉式無堵塞的葉輪避免了膠球在膠球循環泵的輸送過程中出現“砍”球現象。
凝汽器膠球清洗中裝球器：
       1 裝球器蓋；2 逆止閥；3 膠球入口管；4 集球筐；5 切換閥；6 排氣口；7 膠球排出口；8 放水口
       膠球的處理（裝入和替換）通過裝球器來完成。膠球循環通過裝球器的窺視孔來觀察。均勻分布有孔的集球筐和切換閥安裝在裝球器內。
       只要擰開裝球器蓋固定螺栓就可以打開，從而可以進行膠球的添加和取出。切換閥是自動地操作的，有以下的運行位置：
       1、在“運行”位置：在膠球循環期間，水與膠球被水泵打出，通過裝球器和集球筐，然后再通過打開的切換閥。
       2、在“收球”位置：這時切換閥是關閉的，膠球被收集在筐內，水則通過筐的孔眼流走，如果膠球循環泵是停運的，膠球入口是打開的，逆止閥將會把膠球堵在集球筐中的。
凝汽器膠球清洗中分匯器：
       分匯器可以將一根循環管分開成兩根獨立的管，比如在裝球器出口一根管路變到兩只噴球器的入口管路，那么分匯器可以很好的將此功能實現；同樣當把兩根再循環管合在一起成為一根再循環管時，比如兩個收球口的管路匯集到膠球泵的入口管路時，分匯器扮演了同樣的角色。
凝汽器膠球清洗中噴球器：
       噴球器是把清洗膠球噴射入冷卻水管線的入口，為了獲得良好的膠球分配，噴球器的端部應正對冷卻水流，這樣膠球可以均勻的分布于水室之中，以保證每一個冷卻管都有近似相等清洗的機會和頻率。
凝汽器膠球清洗中閥門：
       球閥安裝在兩個收球口處是為了隔絕單側收球網之用，安裝于噴球器的入口也是同樣的道理還有方便各自的檢修。裝球器出入口管接頭上的，為了防止膠球流通的紊亂，這些膠球閥門在開的位置能通過全流量。配合泵的入口的球閥，可以隔離泵和裝球器以方便裝取膠球和臨時檢修設備。在需要的情況下，可以使用排水閥和排氣閥，將裝球器徹底排氣和放水。
凝汽器膠球清洗中控制系統：
       程序控制系統主要用于監測和控制膠球清洗系統及二次濾網系統的運行。設備包括包括程序程控柜、差壓測量系統、壓力表計等。
系統功能如下：
 1、監控方式
       手動運行方式和自動運行方式，通過切換開關控制切換。
 2、監控手段
       采用時序控制與壓差檢測控制相結合的方式。當系統自動運行時，正常情況，按照生產工藝流程所要求的程序進行周期性的定時清洗、轉網排污；而當收球網、二次濾網的網面上下兩側壓差超過一定的限值時，則按照緊急處理程序進行處理，以保證冷卻水系統的通流。
3、狀態顯示及報警功能
       運行狀態指示燈包括“清洗”、“排污”指示；有每個收球網差壓高、二次濾網差壓高報警。

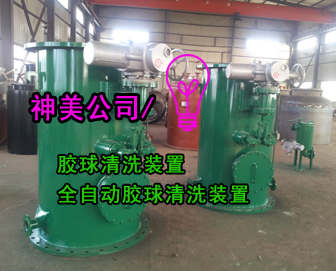

凝汽器膠球清洗中二次濾網系統說明：
       凝汽器膠球清洗中二次濾網是凝汽器循環冷卻水系統的二次凈化設備。安裝在凝汽器冷卻水進口管處，對進入凝汽器的循環冷卻水進行過濾凈化。除掉可能堵塞冷凝管的雜質污物，改善冷凝器工作條件，以保證凝汽器的安全運行。同時也是保證膠球清洗裝置正常投運，提高收球率的不可缺少的設備。
       凝汽器膠球清洗中二次濾網的形式為內旋負壓反沖式，它具有設計合理、結構緊湊、水阻小、排污效果好、布置方式靈活等特點。
       凝汽器膠球清洗中二次濾網可立式安裝和臥式安裝。本套裝置設計為立式安裝。
膠球清洗及二次濾網設備的安裝
概述：膠球清洗系統的全部安裝必須按照以下的安裝施工程序進行：
       ①拆除部件的運輸包裝；
       ②對部件的完整性進行檢查；
       ③將部件運到安裝現場；
       ④部件進行安裝；
       ⑤部件安裝后的保護。
       一般來說，在發貨時差壓測量系統沒有安裝在相應的部件上。應該予以組裝好并在試運前完成安裝工作。
準備工作：
       ①安裝現場應具備最大起重為3000kg的起重設備。起吊應遵照有關規程規定；
       安裝現場已具備電源和水源。凝汽器已經安裝完畢。所需安裝工具和材料已經具備。各部件的混凝土基礎都已澆筑好并合格；
       ②施工人員對保證人身和設備安全的有關規章制度均應遵照執行；
       ③凝汽器水室的四角應以銅板襯成圓角，以消除直角渦流區。水室隔板與端蓋
       ④結合嚴密無串縫，水室無可能積球的窄縫；
       ⑤冷卻管每種規格的管徑均勻一致，管內無阻礙膠球通過的雜物。管板若涂刷環氧樹脂等涂料，嚴防因此縮小冷卻管口徑。脹管時，管口伸出管板長度不宜超過2.5mm；
       ⑥若對老機組進行膠洗改造，則要求對凝汽器管束進行清洗，以保證凝汽器管束無堵塞，無結垢，水室中的垢片、銹片及雜物通水前必須清理干凈；
       ⑦凝汽器水室中除循環水管進、出口外，其它通往外部的管口均加裝孔徑為7mm的網罩，循環水管中的垢片、銹片及雜物通水前必須清理干凈。
安裝的設備（部件）：
       ①收球網；
       ②膠球循環泵；
       ③裝球器；
       ④膠球循環管道；
       ⑤噴球器、分匯器及手動閥門；
       ⑥二次濾網；
       ⑦排污閥門及管道；
       ⑧程控柜及差壓測量系統。
凝汽器膠球清洗中收球網的安裝：
       ①收球網安裝在凝汽器出口主冷卻水管道上，DB系列收球網建議立式安裝，RZ系列收球網立式或臥式安裝均可。在臥式安裝時應有合格的基礎以承受收球網的荷重。無論立式或臥式安裝都應使收球網的方位便于操作、檢修。兩根膠球引出管應阻力相等。在臥式安裝時，兩根膠球引出管在收球網的側面；
       ②法蘭密封表面應清洗干凈，安放密封墊（橡膠板）。螺栓、螺母及墊圈放置好并擰緊（螺栓上應稍抹一些油脂）；
       ③安裝后，對網板進行調整，使其在規定的角度內轉動自如；
       ④封閉好各小口徑的管口，以防掉進雜物。連接管道時再打開。
凝汽器膠球清洗中膠球循環泵的安裝：
       ①目視檢查泵與電機在運輸中無損壞；
       ②清掃基礎的地腳螺栓孔；
       ③標明基座中心線。泵中心線標高應低于收球網膠球引出管的標高；
       ④吊起膠球循環泵，把地角螺栓穿如泵的臺板孔中懸掛，然后就位在基礎上，使地角螺栓放入基礎孔中自由地懸掛著，這樣可以在二次灌漿后稍微移動一下；
       ⑤用墊鐵調整好泵的中心線標高；
       ⑥進行地腳螺栓二次灌裝，待水泥變硬后緊固地腳螺栓。應保證水泵已處在正確的位置上。最后再用灰漿將基礎抹光；
       ⑦裝好后的泵，應轉動靈活。泵的出入口法蘭要封閉好，以防雜物掉進泵內。待安裝管道時再開封。
凝汽器膠球清洗中裝球器的安裝：
       ①檢查裝球器在運輸中有無損壞，特別是窺視玻璃；
       ②清掃基礎的地腳螺栓孔；
       ③吊起裝球器，把地腳螺栓穿如底板螺孔中懸掛。然后，將裝球器就位在基礎上，使地腳螺栓置與基礎孔中心自由懸掛；
　     ④用墊鐵將裝球器的方位和標高調整好；
　　   ⑤進行地腳螺栓二次灌裝，待水泥變硬后緊固地腳螺栓。最后再用灰漿將基礎抹平；
　　   ⑥將裝球器的出入口法蘭要封閉好，以防雜物掉進內部。待安裝管道時再開封。
膠球循環管道的安裝：
       ①將噴球器、分匯器、法蘭盤、熱壓彎頭、閥門、螺栓、墊圈、螺帽及密封墊（橡膠板）準備好。螺栓的螺紋部分抹上黑鉛粉或一些油脂；
       ②在安裝時，注意噴球器的出口正對著冷卻水流方向見；
       ③應保證管道的名義尺寸，在任何名義下都不應小于規定的尺寸（直徑）；
       ④為了保證管道能安全放水，管道安裝中必須有大約1%的斜度；
       ⑤在各個法蘭連接時，不應有附加的應力。在管道焊接時，也不應有強拉硬扯的焊口應力產生。管道內一定要清洗干凈；
       ⑥保護好分匯器的觀察玻璃，分匯器的安裝相對位置(如圖11)。
二次濾網的安裝：
       ①二次濾網安裝在凝汽器入口主冷卻水管道上，立式安裝或臥式安裝均可。在臥式安裝時應有合格的基礎以承受二次濾網的荷重。無論立式或臥式安裝都應使二次濾網的方位便于操作、檢修。在臥式安裝時，排污管要在二次濾網的下面，本系統設計為立式安裝。
       ②法蘭密封表面應清洗干凈，安放密封墊（橡膠板）。螺栓、螺母及墊圈放置好并擰緊（螺栓上應稍抹一些油脂）；
       ③安裝后，對排污槽進行檢查，使其在運行時轉動自如；
       ④封閉好各小口徑的管口，以防掉進雜物。待連接管道時在打開。
       ⑤在二次濾網在前、后建議設計安裝應急檢修人孔門。
       ⑥二次濾網的安裝位置應盡可能靠近凝汽器水室進水口處, 排污管彎頭不宜過多, 排污管離凝汽器出水口不要太遠,以免影響負壓反沖效果。
排污閥門、管道的安裝：
       ①將排污閥門、法蘭盤、熱壓彎頭、螺栓、墊圈、螺帽及密封墊（橡膠板）準備好。螺栓的螺紋部分抹上黑鉛粉或一些油脂；
       ②在安裝時，應保證管道的名義尺寸，在任何名義下都不應小于規定的尺寸（直徑）；
       ③為了保證管道能安全放水，管道安裝中必須有大約1%的斜度；
       ④在各個法蘭連接時，不應有附加的應力。在管道焊接時，也不應有強拉硬扯的焊口應力產生。管道內一定要清洗干凈；
程控柜的安裝及差壓測量系統的安裝：
       ①程控柜應安裝在通風、干燥，且靠近膠球清洗系統裝置的地方；
       ②在安裝與接線中，應注意保護好盤柜的設備（按鈕、表計、指示燈、模擬盤、PLC控制器、接觸器等）；
       ③程控柜應在基礎上固定好，外殼應可靠接地。程控柜基座與現場的地線網焊接在一起；
       ④將差壓開關、隔離閥、測壓管、連接頭準備好，組成差壓測量系統，分別安裝在收球網、二次濾網上；
       ⑤在泵的出口安裝壓力表計。
整機調試
       電纜敷設。從程控柜到就地設備（收球網及差壓開關、二次濾網及差壓開關、膠球泵、裝球器、排污門及差壓開關）；
       電氣接線。將安裝在設備上的執行機構、電動機、減速機、就地差壓開關及程控柜，對照廠家提供的端子接線圖接線；
       分步調試。將連接好電氣線路的設備，檢查電氣絕緣。并按照工藝要求調整好行程開關及電機轉向；
       整機調試。將已分步調試好的電氣設備，按照工藝流程進行整機聯調（手動、自動）。
系統啟動前的準備
膠球清洗系統
       膠球清洗系統中的所有設備已經安裝完畢并符合安裝要求,檢查下列設備應處的位置：
       ①收球網　處于反洗位置；
       ②膠球泵　出入口閥處于關閉位置；
       ③裝球室　內部切換閥及出口閥處于關閉位置；
       ④排空閥　處于關閥位置；
       ⑤放水閥　處于關閥位置。
凝汽器膠球清洗中膠球：
       海綿膠球在使用之前應在50℃左右的水中浸泡72小時，使其密度接近于水，以避免大量膠球漂浮在水面上。而后裝入裝球室，關閉嚴密上蓋，擰緊螺栓。膠球的投放數量為凝汽器單側單流程冷卻管根數的713%。
二次濾網系統
       按照要求安裝完畢，旋轉部分轉動靈活，排污閥處于關閉狀態。
監控系統
       ①各被控對象行程調整完畢；
       ②膠球泵電動機轉動方向正確；
       ③所有的熔斷器配齊，參數正確；
       ④程控時間表整定完畢；
       ⑤差壓開關動作參數設定完畢（收球網7.5Kpa,二次濾網15KPa）；
       ⑥校驗、檢查相關表計完畢。
       裝球器的裝球、充水、排氣操作
       當上述檢查工作完成后，對裝球器進行裝球（按一定比例，即凝汽器單側流程冷卻管根數的713%），具體的操作順序如下：
       ①關閉裝球器的入口手動閥，出口手動閥；
       ②打開裝球器的排氣閥；
       ③打開裝球器的放水閥；
       ④打開裝球器上蓋，裝入要求數量的膠球，蓋上壓蓋擰緊螺栓�！�
       當裝球工作完成后，進行系統啟動。在系統啟動之前要對膠球清洗系統的裝球器進行充水和排氣,具體的操作順序如下：
       ①關閉裝球器的放水閥；
       ②打開膠球泵的入口手動閥、出口手動閥（裝球器的入口手動閥），對裝球器進行充水排氣操作；　　
       ③待裝球器充滿水之后，打開裝球器出口手動閥，關閉裝球器的排氣閥。
啟動膠球泵
       ①檢查電機絕緣；
       ②檢查膠球循環泵出、入口閥門是否打開；
       ③檢查電機轉動方向；
       ④啟動膠球泵，檢查膠球泵運行是否正常（軸承溫度，振動，出口壓力，并作好記錄），一切正常后，停下膠球泵。
使用說明：膠球清洗系統膠洗工藝過程：

       手動操作　
清洗
       ①手／自動切換：膠球清洗轉換開關置于“手動”位置,同時相應的指示燈亮(紅)；
       ②置收球網于收球位置：按收球網“收球”按鈕，收球網置收球位后，“收球”指示燈亮(紅)；
       ③啟動膠球泵：按膠球泵“開泵”按鈕，膠球泵運行后，“開泵”指示燈亮(紅)；
       ④開切換閥：按切換閥“開閥”按鈕，切換閥開到位后，“開閥”指示燈亮（紅）。
       至此，系統進入“清洗狀態”，模擬屏上的“清洗”狀態指示燈亮 (紅)。
收球
       當“清洗過程”進行完畢后,則進行“收球過程”操作。
       關切換閥：按切換閥“關閥”按鈕，切換閥關到位后，“關閥”指示燈亮(綠)。同時“收球”狀態指示燈亮(紅)。
反洗
收球過程結束后，進行反洗過程操作。
       ①停膠球泵：按膠球泵“關泵”按鈕，膠球泵停止后，“關泵”指示燈亮(綠)；
       ②置收球網于反洗位置：按收球網“反洗”按鈕，收球網置反洗位后，“反洗”指標燈亮(綠)。
       至此，膠球清洗的全過程進行完畢，下次運行，重復以上操作即可。
程控運行
       ①初始狀態：收球網必須位于反洗位置，如不是，則手動置反洗位置，膠球泵處于停止?fàn)顟B(tài)，切換閥處于關閉狀態，系統中手動閥處于全開位置；
       ②自動投入：檢查膠洗系統滿足初始狀態條件后，將膠球清洗手/自動二位選擇開關置于“自動”位置，同時相應的指示燈亮（紅）。
       系統投入自動后，將按照設計程序，自動完成清洗，收球，反洗全部過程，并且按設定時間自動循環運行（具體時間設定根據實際運行要求而定）。
二次濾網系統
手動操作　
       ①手/自動切換：置二次濾網三位轉換開關于“手動”位置，同時相應的指示燈亮（紅）；
       ②開排污門：按排污門“開門”按鈕，排污門開到位后，“開門”指示燈亮(紅)；
       ③啟動二次濾網：按二次濾網“轉網”按鈕，二次濾網轉動后，“轉網”指示燈亮(紅)。同時“排污”狀態指示燈亮(紅)；
       ④停二次濾網：排污過程完畢后，按二次濾網“停網”按鈕，二次濾網停止后，“停網”指示燈亮(綠)；
       ⑤關排污門：按排污門“關門”按鈕，排污門關到位后，“關”指示燈亮(綠)。
       至此，排污過程全部結束，下次運行重復上述操作即可。
程控運行：
       ①初始狀態：排污閥關閉，二次濾網處于停止?fàn)顟B(tài)，系統中手動閥處于全開位置（含有清污網的系統）；
       ②自動投入：檢查二次濾網系統初始狀態。滿足條件后，將二次濾網手/自動轉換開關置于“自動”位置，同時相應的指示燈亮（紅）。
       二次濾網自動投入后，系統將按照設計程序，自動進行排污。并且按設定時間自動循環運行（具體時間設定根據實際運行要求而定）。
差壓監控與自動保護
差壓監控
       ① 膠球清洗系統
       在程控運行方式下,當系統處于“清洗”狀態運行時，如果此時收球網前后兩側的差壓大于7.5KPa時，則“收球網差壓高”指示燈報警且自動進行收球并進行反洗（手動運行狀態時只進行報警，需手動進行處理），直至差壓低于7.5KPa，以保證循環水的通流。
       ② 二次濾網系統
       二次濾網相鄰兩次排污的間隔時間比較長(一般設定12小時)，如果在等待期間內，由于冷卻水中的污物較多，濾網堵塞嚴重造成二次濾網兩側的壓差大于15KPa時，則“二次濾網系統差壓高”指示燈報警且自動進行排污（手動運行狀態時只進行報警，需手動進行處理），直至差壓值低于15KPa，以保證循環水通流。
控制系統自動保護
       自動保護功能主要用于系統在工作過程中，一旦設備或電源出現故障，在運行人員不能及趕到現場的情況下，保護被控設備，以免事故擴大，造成設備損壞。
①自動掉電保護
       當被控對象在運行中出現電氣或機械故障，使其不能正常運轉時，則控制系統自動使相應設備停止運行，同時相應到位指示燈閃爍發出故障報警信號并把此信號送至集中控制室，提示檢修人員進行處理。
②斷相保護
       本系統中對于膠球泵電動機和二次濾網電動機設計有斷相保護電路，當三相電源中的任何一相斷路時，控制系統自動切斷電源，電動機掉電停止轉動,以免電機缺相運行，造成損壞。
