膠球清洗裝置三代技術更新及特點介紹配件改造實例

      長期以來，我們神美公司一直致力于一次濾網、二次濾網、膠球清洗裝置及濾水器的專業制造和研究；特別是全心致力于凝汽機冷卻水循環效率和可用率的優化。于1995年成功開發了第一代膠球清洗裝置和濾網，1999年開發了第二代產品，設備普遍用于國內電廠，不僅為電廠解決了冷卻水中的垃圾問題，同時采用了可靠的系統保證了凝汽器始終清潔高效地運行，不僅為業主帶來了可觀的經濟效益，也為自己在該專業領域內領先于同行企業奠定了堅實的立足基礎。神美公司配備了專業檢測人員，嚴格執行生產不停、檢驗不停制度，采用先進的試驗、檢驗設備，從原材料進廠到生產加工、產品出廠全過程實行嚴格要求的質量控制。生產的50MW-1000MW機組凝汽器系列膠球清洗裝置及一次、二次濾網、濾水器，符合電力行業DL/T581、DL/T458-99標準。
      隨著開發項目和制造領域的不斷擴大，舊的機制已不適應發展的要求，神美公司經過重組，我們神美公司經過了多年的市場錘練，總結了第一代、第二代產品的優缺點，最終開發出了集以上二代優點于一身的SF型膠球清洗裝置和EPF型自動和手動排污二次濾網及濾水器。根據各電廠的使用結果表明第三代產品的確為各電廠更新、換代、改造的首選產品。
      我神美公司能夠根據用戶要求和現狀，設計特殊要求的膠球清洗裝置和濾網以及濾水器。產品出廠后進行質量跟蹤，搜集用戶意見，滿足客戶要求。
      堅持質量第一、樹立名牌產品、滿足用戶需求是本神美公司經營發展的方針，熱忱歡迎中外客商、各界同仁朋友來神美公司洽談合作。
膠球清洗裝置技術特點及改造實例
      我神美公司一直重視研究膠球清洗裝置，二次濾網、濾水器等電廠輔機設備，有著豐富的生產經驗。
      大唐電廠2×200MW機組原來的膠球清洗裝置，自投運起收球率一直在30％左右，經原制造廠多次整改造，收球率還是在30％左右；電廠經多方調研選中我神美公司，經我神美公司實地考察，根據該廠凝汽器的工況設計制造了SFG收球網，安裝上后經調試，一次收球率97％，自投運至今收球率一直保持在96％以上。
      湘潭電廠2×300MW機組原來的膠球清洗裝置的情況與電廠一樣，經我神美公司改造了收球網和對凝汽器堵死角改造后，收球率達到90％以上。
      一、我神美公司經過二十多年對膠球清洗裝置、二次濾網、濾水器等電廠輔機設備的研究制造，積累了豐富驗，在SF活動?xùn)鸥裥褪涨蚓W(wǎng)的基礎上研究制造了SFG型篩形網推桿傳動分流型收球網，該收球網的優點：
      1、篩形網的阻力系數�。�0.242），收球網的運行水阻小于3Kpa，不會影響凝汽器冷卻管內循環水的流速；
      2、活動網為框架結構，剛性好，強度高，在循環水的沖力下不易變形；
      3、活動網在收球位置時，在活動的下部有推桿把活動網頂死在筒體上，這樣活動網在循環水的沖力下不會產生振動和脫離筒體而產生縫隙，造成跑球；
      4、收球網內增設安裝膠球分流板和膠球引導板，有利于提高臥式安裝收球網的收球率。
      我神美公司生產設計的實用新型專利排污槽旋轉型二次濾網：
      1、運行水阻小，不影響機組的正常運行。
      2，排污干凈。
      3，排污時循環水量損失小。
      4，操作、維修（護）簡單
      二、有著豐富的現場改造安裝經驗，如：電廠、昆明電廠等。
      三、有對凝汽器堵死角的經驗，如：電廠、湘潭電廠等。
膠球清洗系統及工作流程
      膠球清洗系統主要有：收球網、裝球室、膠球泵、分配器、控制系統等組成。
一、膠球清洗系統示意見附圖：
      機組容量≤50MW時 為公共系統，一臺機組需二臺收球網、一臺裝球室、二臺分配器、四臺球閥、一臺膠球泵；收球網操作可采用電動型或手動型。機組容量＞50MW時為單獨系統，一臺機組需二臺收球網、二臺裝球室、二臺分配器、四臺球閥、二臺膠球泵；收球網操作為電動型。單獨系統的控制若采用程控時，收球網裝球室球閥均為電動控制。

二、工作過程：（膠球在清洗時膠球流動方向見膠球流程圖）
      清洗時將數量約等于凝汽器進水室冷卻管根數10%、直徑較冷卻管內徑大1—2毫米的濕態（濕態時的膠球比重與水相近）膠球裝入裝球室后，啟動膠球泵，裝球室內的膠球在膠球泵的作用下（膠球泵水流壓力略高于循環水的壓力），進入凝汽器進口水循環水管中，隨即與循環水充分混合后進入凝聚汽器進口水室，在凝汽器進出口壓力作用下，膠球通過冷卻管，由于膠球是多孔柔軟的彈性體，在通過冷卻管時內壁時在管內呈卵形，與冷卻管內壁有一整圈接觸，在冷卻管內壁全長上抹擦一次，（如圖）；

      當膠球流出冷卻管口后在其自身的彈性作用下，突然恢復原狀，清除膠球外表面上大部分污物(垢)，膠球表面小部分污物在循環水中流動過程中隨水清洗；同時膠球隨循環水流入收球網，在收球網網板的阻擋和循環水的帶動下，膠球流入收球網的膠球引出管處，被膠球泵吸出，再輸入系統管道，以此重復循環，達到清洗冷卻管內壁的目的。
三、收球網
      我神美公司設計制造膠球清洗裝置已有二十多年的歷史，收球網是膠球清洗裝置中的主要設備之一。它安裝在凝汽器出口循環水管道上(一般大都為立式安裝)。其作用是把已通過凝汽器冷卻管分散在循環水中膠球匯集起來，在膠球泵的作用下，供再循環清洗使用。
      我神美公司設計的SFG分流型柵格收球網與其它廠家制造的收球網在活動網板上有重大的改進，SFG型分流型柵格收球網的活動?xùn)鸥窬W(wǎng)板為楔形柵格網，楔形網安裝在框架內；楔形網的阻力系數為0.93左右，網板的收球和運行（反沖洗）有安裝在網板下部的曲柄機構來實現的，網板在收球位置時，網板的自量和循環水對網板的勢能和動能產生的力大部分有網板軸承受，網板在收球位置時正好是曲柄機構運動死點自鎖，并在傳動網板被曲柄機構頂死在筒體內壁上，這樣一是網板不會產振動，二是網板與筒體接觸處循環水對網板產生的主要分力與曲柄機構相抵消，網板與筒體接觸處不會產生縫隙；有了以上網板水阻小的優點和自鎖的功能，所以SFG分流型收球網在不同循環水流量下不卡球，不跑球，不積球 。除安裝導流板外，還安裝了膠球引導板，更有利于膠球流入膠球引出管， SFG型收球網能常期保證高的收球率。并在運行過程中不需要任何調整和維護（修）。SFG分流型收球網結構簡圖見附圖。
四、裝球室

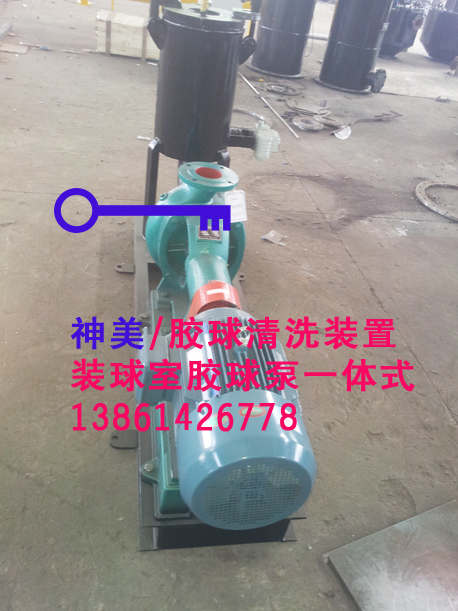

      裝球室是膠球清洗系統中主要設備之一，它的作用是裝球和觀察膠球清洗時的運行情況，和收集膠球，去除損壞的膠球，加入合格的膠球，并驗查收球率，從而可知膠球在運行過程中對凝汽器冷卻管清洗效果的好壞，從中找出原因，采取相應的措施，提高收球率。
      我神美公司設計制造的裝球室結構合理，操作簡單方便，能適應 不同機組和系統管道的安裝。。
五、膠球泵
      膠球泵在凝汽器膠球清洗系統中使膠球再循環的唯一動力設備，IZL125系列膠球泵是膠球清洗專用泵無障礙離心泵。根據機組容 選擇相應規格的膠球泵。其主要技術參數下表：
型  號 流 量(m/h) 揚 程 轉 速(r/min) 功    率 效 率
(%) 允許吸程
    軸功率 電機功率
IZJ80-36 60 36 2900 11,80 15 50 6
IZJ100-8 40 8 960 1,58 3 60 6
IZJ100-11 40 11 960 2,18 3 60 6
IZJ100-18 50 18 1450 4,08 5,5 60 6
IZJ100-25 60 25 1450 6,8 11 60 6
IZJ125-8 40 8 960 1,58 3 60 6
IZJ125-11 66 11 960 2,8 4 60 6
IZJ125-18 66 18 1450 5,3 7,5 60 6
IZJ125-22 100 22 1450 8,8 15 65 6
IZJ125-25 100 25 1450 9,7 15 60 6
六、分配器
      分配器：它是一個帶活動擋板的三通。用于共公系統時，轉動擋板手柄，使膠球流向需要清洗一側的凝汽器；這樣能起到一臺膠球泵和一臺裝球室清洗一臺機組二側的凝汽器。用于單獨系統時，可調節球泵的流量，提高收球率。
