凝汽器膠球清洗裝置系統中如何清洗膠球和收球網的運用?
凝汽器膠球清洗裝置系統作用
避免在凝汽器冷卻水管內沉積臟物和水垢，使凝汽器作為熱交換器具有恒定的傳熱系數，避免管內微生物的生長，消除腐蝕，有助于在凝汽器管路內表面形成一層保護膜，減少熱損失。所以稱為膠球清洗系統。
凝汽器膠球清洗裝置中二次濾網系統則用于過濾掉循環冷卻水中有效直徑大于濾網孔徑的雜物，保持水質清潔，避免冷卻水管被堵塞,并為膠球清洗系統提供良好的運行環境。
工作過程：
為了清洗凝汽器冷凝管路，將彈性膠球噴射到主冷卻水管入口，隨冷卻水流均分布于入口水室通過凝汽器冷凝管后進行循環。直徑略大于冷凝管內徑的膠球通過管路時擦洗管路，并在冷卻水出口處的濾網處從冷卻水中分離出來，然后用膠球循環泵抽出，膠球通過裝球器后再經過循環管道重新進入主冷卻水管道中。為了對膠球清洗系統的操作，就地安裝了程控柜，并通過模擬操作屏對整套系統的設備進行運行操作。
凝汽器膠球清洗裝置中二次濾網裝置安裝在循環水入口，隨循環水進入的有效直徑大于濾網孔徑的雜物便被攔截在濾網網片上，濾網電動蝶閥啟動后，當排污門打開時，由于壓力差的作用雜物便隨排污管排到系統外部或排到循環水入口管。
膠球清洗系統說明——清洗膠球
冷卻水管的清洗是通過多微孔的彈性膠球來完成的,這些膠球浸水后的尺寸稍大于管路內徑。被水浸濕的膠球的密度大約為1，這使得膠球在水室中有較好的分布，相應地，冷卻水管的清洗也比較均勻。
在選擇清洗膠球時，要考慮如下兩個主要方面：
①凝汽器的有效清洗需要有一個保證清洗膠球通過冷卻管路的實際壓力降。
②針對冷凝管路不清潔的因素選擇膠球的硬度和膠球超過管路內徑的尺寸。
在每次清洗操作中，應選擇最佳的膠球，要定期地對膠球進行目視檢查，每周至少一次。如果在定期檢查中，發現有特殊情況，必須采取一定措施。例如：由于膠球磨損增加，在較短的時間內，膠球成為雪茄形的，這表明冷卻水管內表面的硬度增大，有可能是由于碳酸鈣和其他的硬質沉淀物所引起的。
加入表面粗糙或含金剛砂的特殊清洗膠球，就可以解決這個問題。注意：金剛砂膠球的使用，必須由電廠的管理部門，凝結器制造廠和專業的服務部門共同討論后方可實施。

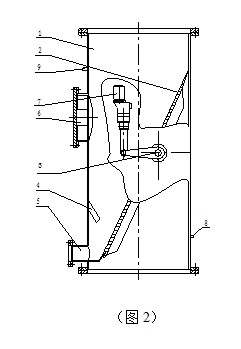

1.2 收球網(如圖2)
1 收球網
2 網片
3 網片的軸承和傳動機構
4導水板
5 膠球出口
6 檢查孔
7 執行器
8 差壓測量裝置接口（Hi）
9 差壓測量裝置接口（Lo）
收球網可以把膠球從冷卻水流中分離出來。

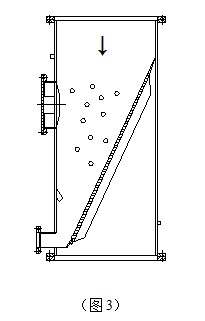

網片在“運行”位置（膠球循環狀態）
網片在這個位置下，可將膠球從冷卻水流中
分離出來并將它們引導至出口管。
（如圖3）
網片在“反洗”位置（如圖4）
網片在這個位置下，冷卻水反方向流過網片，并把
網片上堆積物沖掉。
注意：
在這個位置必須停止膠球的循環!

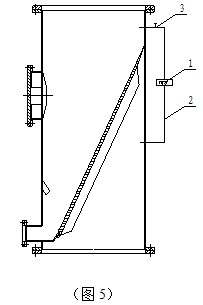

1.3 CCS差壓測量系統 (如圖5)
1 差壓開關
2 信號管
3 隔離閥
差壓測量系統（DPMS）是用以監視網片上沉積物多少的，當網片的臟物沉積過多時，網片前后的差壓就會變大。這是為了避免網片、軸承和執行器受損壞。差壓開關直接測出濾網的差壓值，在運行期間差壓值應該在“安全區域”（收球網不大于7.5Kpa；二次濾網不 （圖5）大于15Kpa）。當網片前后的壓差大于設定值時，程控柜上的報警燈會閃爍報警，如果系統處于自動狀態那么會立即啟動反沖洗程序命令。隔離閥是把DPMS與冷卻水管切斷時用的。
|
