神美公司國內首發凝汽器海綿膠球清洗裝置自動控制系統操作技術新突破！

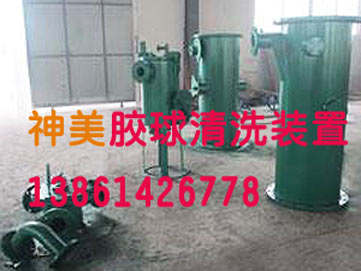

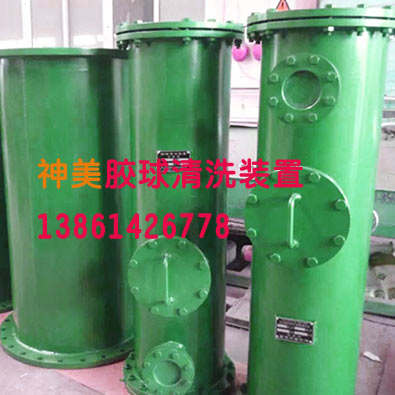

      連云港市神美公司（http://hbzjfrp.com）生產的凝汽器海綿膠球清洗裝置適用于河北電廠200MW循環流化床機組的膠球清洗裝置設備。使用海綿膠球清洗裝置清洗凝汽器銅管，就是借助水流的作用將略大于銅管內徑的海綿膠球循環擠過凝汽器銅管，對銅管進行擦洗，使用本裝置可在機組不減負荷情況下清洗凝汽器，實現降低凝汽器的端差和氣輪機背壓，提高氣輪機熱效率，降低發電煤耗，減緩銅管內壁腐蝕，是節能和改善勞動條件的理想設備。

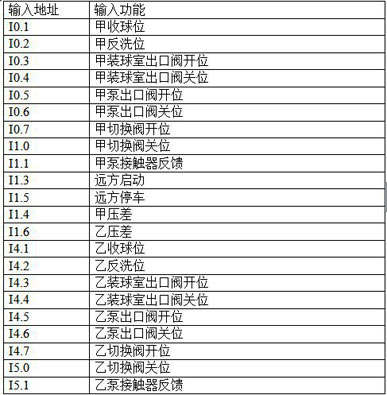

      凝汽器海綿膠球清洗裝置有甲乙兩套清洗裝置和一套自動控制系統，它的自動控制系統主要由上位機觸摸屏監控和下位機PLC兩大部分組成。PLC采用Siemens公司產品S7-300，編程環境采用Step7-V5.2。S7-300是模塊式組裝方式，其模塊包括一個電源模塊PS 307 5A（6ES7 307-1EA00-0AA0），一個CPU模塊CPU 314（6ES7 314-1AF10-0AB0），兩塊16點24V DC開關量輸入單元DI16X DC24V（6ES7 321-1BH02-0AA0），三塊8點220V AC開關量輸出單元DO16X REL（6ES7 322-1HH01-0AA0），共有五個模塊構成下位機控制。開關量輸入單元用于DC24V接點輸入，反映位置信號和故障信號。

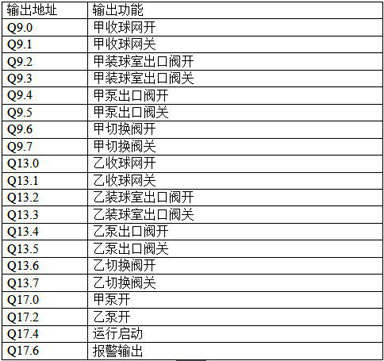

見下表：開關量輸出單元用于AC220V接點輸出，啟停各設備。
見下表：

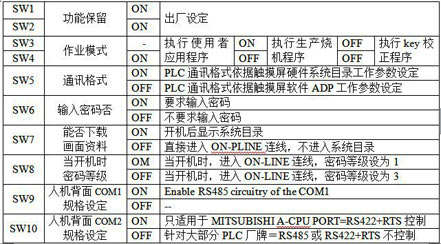

      凝汽器海綿膠球清洗裝置觸摸屏采用TFT 10.4’Hitech產品，編程軟件為Hitech ADP，顯示操作方便；適用于工業環境。觸摸屏在使用前要先進行設置，背后有一組10位的撥碼開關，使用見下表。
以下主要介紹觸摸屏的操作過程：
      在系統上電之前，首先要檢查PLC和觸摸屏之間的通訊電纜連接要正確，PLC的撥碼開關放在運行（RUN）的位置上，如果所有檢查正確，將控制柜內斷路器合上，為整個控制系統上電，上電后觸摸屏顯示主畫面，PLC電源和運行燈亮。觸摸屏操作畫面主要有七個畫面組成，包括主畫面、甲套設備手動調試畫面、乙套設備手動調試畫面、泵設備手動調試、系統參數設置畫面、歷史報警畫面、操作幫助畫面等。

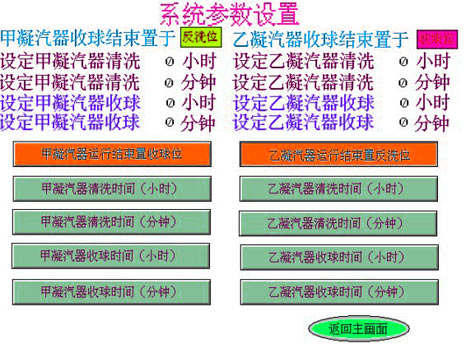

      在設備啟動前，首先按動“參數設置”按鈕，從主畫面進入系統參數設置畫面進行參數設置，在系統參數設置中主要有兩項內容，收球網在收球結束時的位置設置和清洗、收球時間設置。
      收球網在收球結束時的位置可以根據設置在程序運行時保持所設置的位置，在程序中默認位置為“反洗位”，若要改為“收球位”，按“甲（乙）凝汽器運行結束置收球位”按鈕，則 “反洗位” 顯示改為“收球位”，并且按鈕的字顯示為“甲（乙）凝汽器運行結束置反洗位”；反之，按“甲（乙）凝汽器運行結束置反洗位”按鈕，則 “收球位” 顯示改為“反洗位”，并且按鈕的字顯示為“甲（乙）凝汽器運行結束置收球位”。

      清洗、收球時間設置共有甲乙兩組按鈕，每阻四個，其中“甲（乙）凝汽器清洗時間（小時）”、“甲（乙）凝汽器清洗時間（分鐘）”，這兩個按鈕設置清洗時間為幾小時幾分鐘，“甲（乙）凝汽器收球時間（小時）”、“甲（乙）凝汽器收球時間（分鐘）”，這兩個按鈕設置收球時間為幾小時幾分鐘。按動時間設置按鈕就會彈出如下圖的小鍵盤，輸入所需要的數字按“ENT”鍵確認，設置的時間顯示在屏幕上部的時間顯示區。小時設置范圍0～23，分鐘設置范圍0～59，如果超出以上范圍，時間將不能設置并且顯示“Input out of limit”，即“輸入超出限制范圍”，這時必須重新輸入使設置正確。

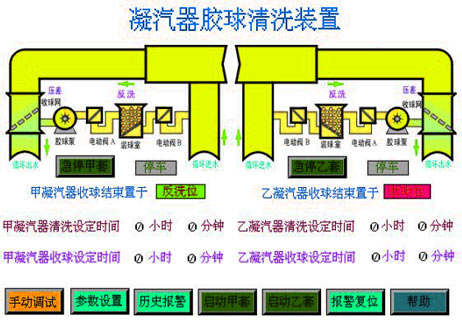

      系統參數設置完成后返回主畫面，主畫面共有九個操作按鈕，其中“手動調試”、“參數設置”、“歷史報警”、“幫助”四個是畫面切換操作，其余五個是設備運行操作按鈕，“啟動甲套”和“啟動乙套”分別啟動甲乙兩套設備自動運行，“急停甲套”、“急停乙套”分別在甲乙兩套設備自動運行時停止設備自動運行，“報警復位”使設備運行時出現的報警復位。
      啟動設備自動運行時，按動“啟動甲（乙）套”，“停車”指示轉為“運行”時松開按鈕；如果運行過程中出現故障，按“急停甲（乙）套”設備停止自動運行，檢查故障并排出故障。
除了設備的自動運行部分，觸摸屏還設置了三幅手動調試畫面，包括甲套設備手動調試、乙套設備手動調試、泵設備手動調試。

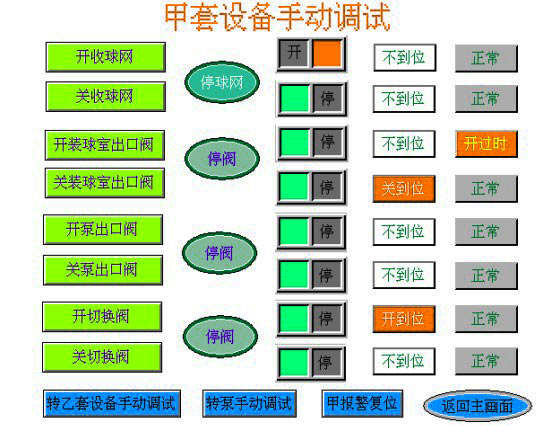

      在甲（乙）套設備手動調試畫面中分五列，前兩列為操作按鈕，分別是開關設備和停設備；后三列為狀態顯示，第一列顯示的是PLC的輸出點狀態，顯示“開”表示PLC輸出點有輸出，顯示“�！北硎綪LC輸出點沒有輸出；第二列顯示的是設備的位置信號，同一個閥關位和開位都顯示不到位表明閥體在中間位置，在開位顯示“開到位”，在關位顯示“關到位”；第三列顯示的是報警信號，顯示“開過時”或“關過時”時表示閥體在規定的時間內沒有到位，為了保護執行機停止開閥或關閥。
      甲乙套膠球泵的操作均在泵設備手動調試，見下圖。
      按動甲（乙）膠球泵開，如果PLC輸出點有輸出信號泵停信號燈變?yōu)榧t色，并顯示“泵開”指示，如果沒有輸出，則顯示“泵停”。顯示泵開30秒后，如果沒有交流接觸器信號反饋到PLC，報警信號顯示“甲（乙）膠球泵開過時”。
