分析凝汽器膠球清洗裝置收球率低的原因及措施?
本文http://hbzjfrp.com針對提高凝汽器膠球清洗裝置收球率低的原因進行分析，老是有人說：
①膠球清洗裝置可以實現對凝汽器冷卻水管內壁的全自動清洗,使冷卻水管的清潔度得到提高,改善了凝汽器真空的狀態,使發電煤耗得到降低,在一定程度上避免了內壁腐蝕現象的發生,延長了冷卻管的使用壽命,被火力發電廠用來提高發電機組的熱效率,但是此裝置在運用中在收球方面還存在一定的不足。
②汽輪機凝汽器是火力發電廠的重要設備,凝汽器水側管的清潔情況對汽輪機凝汽器保持最佳真空提高機組經濟性具有十分重要的意義。
③汽輪機凝汽器是火力發電廠中非常重要的設備,凝汽器水側管的清潔情況對汽輪機凝汽器保持最好狀態真空提高機組的經濟效益有著非常重大的意義。但是膠球清洗裝置的收球率自投產以來一直偏低。為此,對膠球清洗裝置收球率低的原因進行了分析和排查,并對膠球清洗裝置進行了部分改造。
④膠球清洗具有勞動強度小、安全可靠等優點,成為減小凝汽器端差、提高汽輪機循環熱效率、降低發電煤耗的有效手段。
◆概述
凝汽器常用的清洗方法有機械清洗、酸洗、通風干燥、高壓水槍擊振沖洗及膠球清洗。其中,膠球清洗具有勞動強度小、安全可靠等優點,成為減小凝汽器端差、提高汽輪機循環熱效率、降低發電煤耗的有效手段。膠球清洗既可以保證汽輪機的正常運行,又可以達到良好的清洗效果,因而被我國各電廠普遍采用。每臺機組配備2套膠球清洗裝置,凝汽器A、B側各1套。但是許多電廠膠球清洗裝置的收球率一直偏低,最高時只能達到80%,有時甚至為零。為此,對膠球清洗裝置收球率低的原因進行了分析和排查,并對膠球清洗裝置和凝汽器系統進行改造。
◆膠球清洗裝置結構
1.清洗膠球
膠球是整個清洗系統中最重要的一部分,所選膠球的直徑必須大于冷凝管的內徑,如果膠球尺寸不夠大,將起不到任何清洗作用。
2.收球裝置
安裝于凝汽器的循環水冷卻水出水管中,其功能是將膠球從冷卻水中分離,完成收球器自動反洗和保證系統正常運行。收球器主要部件有收球網、導流板、收球器和驅動機構等。橢圓形收球網將膠球引至出球管管口。收球網的傾斜角度根據冷卻水管中水量及導流板狀況而定。收球網由垂直格柵構成,這樣可得到較高的表面強度。導流板可產生渦流,在避免雜質滯留網板外圍的同時,將清洗球引至出球管。驅動機構由推力齒輪構成,用于調節收球網位置。當正常進行膠球循環時,收球網板覆蓋整個管道橫截面,用于隔離膠球和冷卻水。當進行反洗時,收球網板基本垂直于水流方向,冷卻水從后部反洗收球網,將網板上的雜質沖洗干凈。如果驅動機械損壞或發生程控電路故障,則可通過手輪將網板調至運行位及反洗位。
3.壓差測量系統
通過持續測量收球網板的壓差值來監測網板上的雜質量。如果因出現程控故障而使壓差值跌至運行中監測限值以下時,則控制器將發出相關信號。如果壓差值達到“集球/網板反洗”限值時,則系統將自動啟動集球;集球完畢后,網板轉至反洗位。如果反洗后壓差低于集球/網板反洗限值,則表示反洗成功,系統將繼續進行清洗運行。如果集球時壓差上升,并達到了壓差的高限值時,則控制系統將立即啟動網板的反洗,以避免收球網的損壞,同時發出報警信號。
4.循環單元
循環單元由相關部件和閥門組成,主要設備有膠球循環泵、集球器和膠球循環管等,用于輸送、收集和替換膠球。膠球循環泵從收球器抽取膠球,并將其輸送至注球管。此過程中,膠球泵需要克服收球器與注球管之間的壓差,以及循環單元(包括管道)中的壓力損失。膠球循環泵是雙通道離心泵,其主軸由一個永久潤滑的凹槽滾珠軸承支撐,軸密封采用機械密封形式。膠球循環泵的葉輪采用特殊設計,能保證在泵的高效運轉下不至于在運行過程中造成膠球損傷。
5.設備故障率高
系統收球率低存在多方面原因，設備故障率高維護不及時，諸如收球網變形破損、關閉不嚴等，導致膠球流失，極大影響膠球的收球率; 另外，膠球泵出口到裝球室管口處有一塊活動鐵板，膠球泵啟動時水流可以掀起該擋板，而膠球泵停運時由于循環水進水壓力高于出水側，導致水逆流，該擋板在重力作用下，能自動關閉，起到逆止作用。防止膠球泵倒轉的同時，亦可防止膠球被沖回收球網內。因而該擋板動作正常及嚴密與否直接影響系統收球率。
◆原因排查
電廠冷卻水取自珠江口排�？诘暮Ｋ颂幍暮Ｋ廴驹絹碓絿�(yán)重，海水的懸浮固體顆粒越來越大，雜物垃圾越來越多，加上貝殼動物及海生物成長速度快，易造成凝汽器冷卻效果降低。膠球清洗系統工作室在冷卻水介質里的其他零部件，包括網板、主軸、螺栓螺母、裝球室中的止回閥片、裝球室網籃、注球管等須采用雙相不銹鋼DIN1.4462。膠球系統的正常投運有利于提高機組的真空度。經過對全年投運膠球裝置的分析對比。夏季工況下收球率明顯偏高,最高可達到95%,最低也有80%;而冬季工況下收球率明顯較低,只有50%左右,有時甚至為零。分析運行方式可知,由于冬季工況下循環水泵采用低速運行,造成循環水流速降低,膠球穿越管束時能量不足,堵在管口或管束內。在凝汽器檢修時發現凝汽器管束內存有大量膠球,證實了該分析的正確性。
膠球清洗裝置收球網為大口徑倒Ｖ形結構,收球網的開啟和關閉為電動操作。對收球網觀察發現,收球網關閉不到位,存在跑球現象;同時還發現收球網面存有水垢和污物。說明格柵式收球網阻力大,致使收球網前后形成一定壓差,軟膠球不能順利沿格柵正常滾動而卡在柵板上。
檢查膠球。系統選用的膠球為“軟球”,直徑為Φ26mm,經浸泡后發現,膠球濕態密度與循環水相同,膠球可以浮在水中任意位置,說明膠球質量合格。
機組檢修凝汽器水室發現積球現象,說明凝汽器水室結構不合理。
對膠球系統管道進行檢查發現有積泥沙、積海生物和積球現象,說明膠球系統管道設計不合理。
◆改進措施
在冬季工況下,膠球清洗裝置投入時增加1臺循環水泵以提高循環水流速,保證收球率在合格范圍內。
對收球網重新調整限位,且規定收球網電動關閉后再手動關閉,以防勿開關，確保其嚴密。
投入膠球前，沖洗集球室，檢查集球室出口電動門是否關閉嚴密，防止收球時從此發生處跑球現象。
利用膠球泵對新膠球進行壓水排氣處理,確保膠球吸滿水,保證其密度與循環水的密度一致,不會漂浮在水面上影響收球；定期檢查膠球質量,發現膠球磨損或失去彈性應及時更換。
將凝汽器水室防渦流板處的縫隙消除,在放水管管口加裝濾網,防止膠球進人死角無法回收。
網板與筒體接觸處圓滑，處于收球狀態時最大間隙不超過4mm。根據膠球尺寸和水流情況選取最佳網板柵距，以防漏球、卡球。
根據膠球清洗系統投運以來運行情況分析，膠球清洗系統自動程序不適合當前長期連續投運需求。為此，提出以下幾點建議。
�。�1）將系統自動投運程序各階段時間進行調整: 清洗 18h、收球3h、反洗3h。在反洗階段可以進行數球補球工作。
�。�2）將收球網前后差壓開關設置為兩級報警，一級報警為600mmH2O: 系統自動將程序切至收球狀態，3h 后停運膠球泵，開收球網反洗；二級報警為1100mmH2O: 系統自動開啟收球網反洗，關收球室切換閥，停運膠球泵，發報警信息。
�。�3）膠球清洗結束收球完畢后，開啟收球網進行反洗，待下次程序自動投運時再關閉收球網。
�。�4）繼續完善遠程監視需求測點遠傳工作及遠程控制功能，最終實現膠球清洗系統遠程投運自動化。
◆改進后的效果
通過以上改進措施,膠球收球率低的問題得到了徹底解決,如今膠球收球率均在95%以上,凝汽器端差全年平均為3℃。實踐表明,膠球清洗裝置的定期正常投用,能及時清除掉凝汽器管束內壁污物,使凝汽器管束保持較高的清潔度,對提高機組經濟性能起到非常重要的作用。但是,單獨靠膠球清洗裝置來提高收球率也不現實的,需要對相關的設備進行改造及循環水運行方式進行配合調整才能提高收球率。

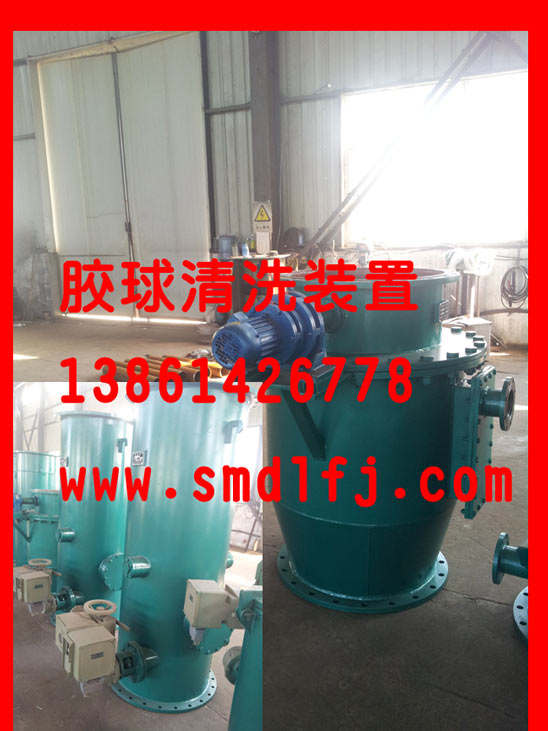

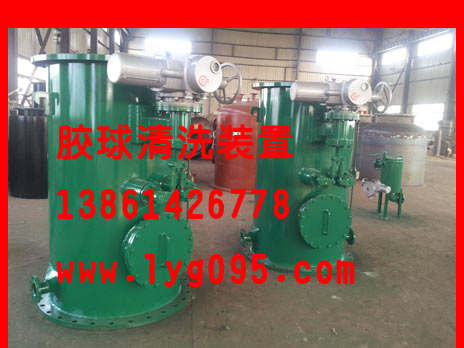

連云港市神美電力輔機有限公司生產的凝汽器膠球清洗裝置及收球室等，在運用于凝汽器常用的清洗方法有機械清洗、酸洗、通風干燥、高壓水槍擊振沖洗及膠球清洗。其中,膠球清洗具有勞動強度小、安全可靠等優點,成為減小凝汽器端差、提高汽輪機循環熱效率、降低發電煤耗的有效手段。膠球清洗既可以保證汽輪機的正常運行,又可以達到良好的清洗效果,因而被我國各電廠普遍采用。
|
