膠球清洗裝置控制柜概述：

該控制柜采用三相五線制進線，進線電壓為380v，控制電壓為

220v。所涉及設備包括：

收球網出口閥、投球閥（220v），裝球室電動頭（220v），膠球泵（380v，3KW）。

膠球清洗裝置控制柜操作說明

上電檢查

控制柜在使用前，請先檢查柜內接線是否有脫落現象，柜內電氣元器件是否有損壞現象，若一切正常，方可開始接線。

執行器接線

在接線前，請先將控制柜內所有空開（包括總電源空開、各分路

空開、控制回路空開）全部斷開。然后，請嚴格按照隨設備配套的“接線端子圖”說明，將系統中各執行器以及電源線接至控制柜端子排上。

上電調試

在給控制柜上電前，請工作人員先測量進線電源電壓是否正常

（三相火線間電壓為380v左右，各相火線與零線間電壓為220v左右）。若電源電壓正常，先將面板上“手/自動”旋鈕旋至“手動檔”，然后將柜內各空開打開�？刂乒裆想姾螅�面板上的“電源”指示燈亮，表示柜內二次回路電壓（220v）正常。文本顯示器操作說明

（1） 手動操作

本系統控制器采用信捷XP18-R一體機，帶有3.7寸LCD顯示屏。

上電后，顯示界面如圖1所示。

圖1 主頁

當操作系統處于“主頁”中時，可通過按下文本顯示器面板上的F1、F2、F3健分別進入“手動模式”界面、“自動模式”界面、“參數設定”界面。

注：以上所述的界面切換操作方法，僅限于系統處于主頁中時。為方便用戶操作，本系統設置了三個全局界面切換按鈕，即無論操作系統處于何種位置，用戶均可通過按下F6、F7、F8按鈕分別進入“手動模式”界面、“自動模式”界面、“參數設定”界面。

① 手動模式操作

按下F6鍵，或在“主頁”中按下面板F1鍵，進入手動模式。如

圖2所示。

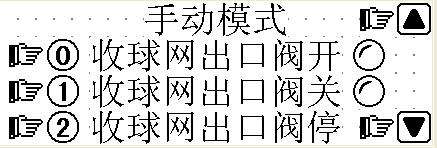

圖2 手動模式第一頁

在圖2所示的“手動模式第一頁”中，可分別通過按下面板上的“0”、“1”、“2”三個按鍵，控制收球網出口閥打開、關閉和停止。例如：當閥門沒有處于開到位的位置，按下“0”鍵，閥門將打開，相應的指示燈亮，直到閥門運行到“開到位”的位置，控制柜將停止給閥門供電，閥門停止。在此過程中，隨時按下“2”鍵，閥門將立即停止。收球網出口閥關的操作與以上所述類似，不在贅述。

收球網出口閥調試完成后，按下面板上的鍵（向下），進入手動模式第二頁如圖3所示。

圖3 手動模式第二頁

在圖3所示的“手動模式第二頁”中，可分別通過按下面板上的“3”、“4”、“5”三個按鍵，控制投球閥打開、關閉和停止。具體操作方法同收球網出口閥。

投球閥調試完成后，按下面板上的鍵（向下），進入手動模式第三頁如圖4所示。

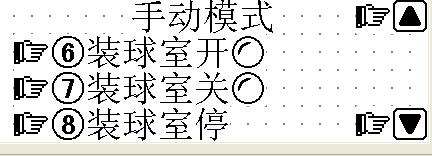

圖4 手動模式第三頁

在圖4所示的“手動模式第三頁”中，可分別通過按下面板上的“6”、“7”、“8”三個按鍵，控制裝球室打開、關閉和停止。具體操作方法同收球網出口閥。

裝球室調試完成后，按下面板上的鍵（向下），進入手動模式第四頁如圖5所示。

圖5 手動模式第四頁

在圖5所示的“手動模式第四頁”中，可分別通過按下面板上的“9”、“+/-”兩個按鍵，控制膠球泵啟動和停止。具體操作方法同收球網出口閥。注意：首次使用時，應確認膠球泵轉向是否正常，按下“9”鍵，膠球泵啟動后，再按下“+/-”鍵，將膠球泵停止，此時觀察膠球泵電機轉向是否為順時針，若是，則接線正確，若不是，將電機電源線的任意兩根調換位置即可。

至此，手動調試全部結束。若要返回主頁，可在圖5所示的界面中按下F4按鍵，進入主頁。

（2） 參數設定

在確定所有執行器均無故障，可正常運行后，方可進行自動運行。

在自動運行前，請先進入“參數設定”界面進行“參數設置”�？煞祷刂黜撝邪聪翭3按鈕，或直接按下F8按鈕，以進入“參數設定”界面，如圖6所示。

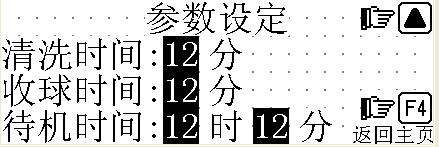

圖6 參數設定

在參數設定界面中，可對“清洗時間”、“收球時間”、“待機時間”等參數進行設置，其中清洗時間和收球時間最大設定值為59分鐘，待機時間最大設定值為999小時59分鐘。

注：待機功能是指系統自動運行完一個周期后，自動定時一段時間再次啟動（循環功能）。當“待機時間”設定值不為0，系統運行完一個周期后將自動待機；當“待機時間”設定值為0時0分，系統將禁用待機功能。

參數設定方法如下：

在參數設定界面中按下“SET”鍵，清洗時間將變成如下形式

，即設定參數的背景色取消，這表示此時可以對該參數進行設置。通過面板上的數字鍵盤對清洗時間設定完成后，再按下“ENT”鍵確認，此時對清洗時間的設置完成，系統自動跳轉到下一個參數。

     在參數設定時，每按一次“SET”鍵，系統將想下跳轉一個參數。當某個參數可以進行設置時，其背景色將取消，用戶可通過面板上的數字鍵盤進行設置，設置完成后，必須按下一次“ENT”鍵進行確認，否則設置操作無效。

（3） 自動操作

參數設置完成后，方可進行自動運行。首先將控制柜面板上的“手

/自動”旋鈕旋至自動檔，此時系統將首先進行初始化，即若有執行器沒有關閉（關到位），系統將自動將其關閉直至到位。在系統初始化時，嚴禁進行自動操作。

    系統初始化完成后，按下控制柜面板上的自動啟動按鈕，或在文本顯示器的“自動模式”界面中按下“1”鍵。系統將開始自動運行，動作順序如下：

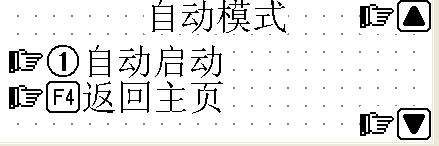

圖7 自動模式

打開收球網出口閥，收球網出口閥開到位后打開投球閥，投球閥開到位后啟動膠球泵，定時10s后打開裝球室，裝球室開到位后開始清洗，清洗時間（清洗時間設定值）到后，關閉裝球室，裝球室關到位后開始收球，收球時間（收球時間設定值）到后，關閉投球閥，投球閥關到位后，停止膠球泵，定時5s后，關閉收球網出口閥，收球網出口閥關到位后，一個清洗周期結束。若系統待機時間設定值不為0時，系統將開始待機，待機時間到后，再次開始自動運行，重復以上動作順序。待機時間內，用戶也可通過“自動啟動”按鈕，使系統再次開始自動運行。若待機時間設定值為0小時0分鐘，系統禁用待機功能，自動運行完一個周期后，若要再次運行，只能通過按下“自動啟動”按鈕來實現。

注意事項

初次使用時，在上電前，先將面板上的“手/自動”旋鈕旋至“手動檔”，以防止系統進行自動初始化。以免因接線錯誤造成執行機構損壞。

系統在進行初始化時，嚴禁按下“自動啟動”按鈕。

防止水漸到觸摸屏上，避免斷路造成屏幕損壞。

控制柜電源打開后，若沒有電，請檢查面板上的二次回路空開是否打開。
