一、概述
二、A、B系列的使用范圍
三、A、B兩大系列膠球清洗裝置產品的優點
四、工作原理
五、收球網的型號及技術參數
六、膠球清洗裝置的組成

一、 概述
    膠球清洗裝置是汽輪機組在運行當中對凝汽器冷卻管進行有效清洗的設備。該裝置使用性能的好壞直接影響到汽輪機凝汽器的清洗程度和傳熱效果。該裝置的適用范圍相當廣泛，它不僅適用于汽輪機凝汽器的清洗，同時適用于石油、石化、化工、鋼鐵單位；固定管板式熱交換器的冷卻管的清洗，近年來又進入了冷凝器膠球清洗的市場，該裝置在連續工作不降低負荷的情況下，可以隨時投入使用，能始終保持冷卻管的清潔狀態，能延長冷卻管的使用壽命，減輕勞動強度，增加經濟效益。是提高電廠、石油、石化、化工、鋼鐵企業凝汽器及熱交換器安全經濟運行不可缺少的裝置。
    連云港神美電力輔機有限公司生產的膠球清洗裝置是目前國內更新?lián)Q代產品，膠球清洗裝置主要分A、B兩大系列；A系列為漏斗式膠球網是產品。B系列為沖孔板網式收球網，本裝置主要組成部件由先進的強排污反沖清二次濾網和收球網組成，兩大系列收球網是當前國內對冷卻管清洗產品。它具有以下特點：
    1、設計結構新穎合理。
    2、操作方便。
    3、膠球回收率可達（≥98%）。
    4、二次濾網過濾能力強。

二、A、B系列的使用范圍
    1、A系列漏斗式收球網主要適用于25MW以下發電機組凝汽器冷卻水管的清洗裝置，同時適用于各種熱交換器對冷卻管的清洗的使用，提高熱交換的經濟效益。
    2、B系列沖孔板網式收球網廣泛用于25MW以上汽輪機組的凝汽器冷卻水管的清洗使用。

三、A、B兩大系列膠球清洗裝置產品的優點
    1、我公司生產的A、B兩大系列產品克服老膠球清洗的漏球、切球、跑球的缺點。
    2、收球率：投球達到飽和狀態下收球率可以達到98%以上。
    3、采用不銹鋼沖孔板作為攔網，膠球的使用壽命可以延長3—4倍時間。

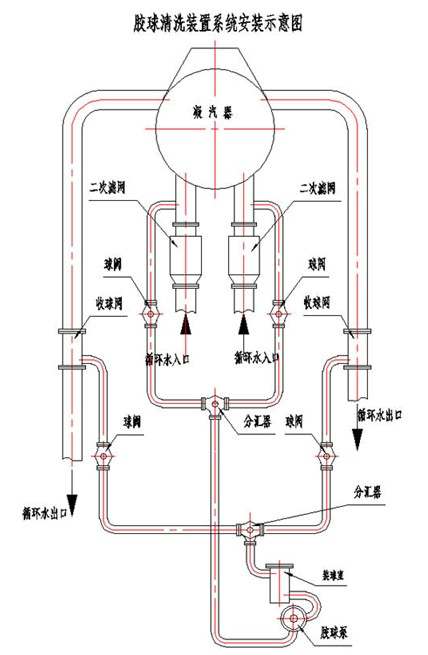

工作原理:

    選用合適的膠球，將膠球從裝室手孔處投入裝球室內，投球數量為凝汽器冷卻水管數的10%左右。先打開收球網的球閥，然后啟動膠球泵，再打開裝球室上的放氣閥，排完裝球室內的空氣，關閉排氣閥，再打開送球管道中間的球閥，當水流正常運行時慢慢打開裝球室的切換閥，不宜過猛的切換，膠球在循環水流的帶動下進入凝汽器水室。膠球在循環水進出口壓力差的作用下洗刷冷卻管內泥沙污物，對冷卻管內進行一次抹擦，使冷卻管內壁泥沙污垢隨著水流帶出，膠球經循環水的帶動下進入收球網，在收球網阻攔下，將膠球分離出來，由膠球泵吸出重打入裝球室，按此規律往復循環對凝汽器冷卻水管進行連續清洗。

五、收球網的型號及技術參數
型號 工作壓力 循環水管徑 形式
LSHK-250 ﹥0.15Mpa DN250 漏斗式
LSHK-300 ﹥0.15Mpa DN300 漏斗式
LSHK-350 ﹥0.15Mpa DN350 漏斗式
LSHK-400 ﹥0.15Mpa DN400 漏斗式
LSHK-500 ﹥0.15Mpa DN500 漏斗式
LSHK-600 ﹥0.15Mpa DN600 漏斗式
LSHK-700 ﹥0.15Mpa DN700 漏斗式
LSHK-800 ﹥0.15Mpa DN800 漏斗式
LSHK-900 ﹥0.15Mpa DN900 漏斗式
LSHK-1000 ﹥0.15Mpa DN1000 漏斗式
LSHK-1200 ﹥0.15Mpa DN1200 漏斗式
LSHK-1400 ﹥0.15Mpa DN1400 漏斗式
LSHK-1600 ﹥0.15Mpa DN1600 漏斗式
LSHK-1800 ﹥0.15Mpa DN1800 漏斗式
LSHK-2000 ﹥0.15Mpa DN2000 漏斗式

六、膠球清洗裝置的組成
    1、二次濾網：二次濾網是冷卻水凈化裝置的主要設備之一，它可以清洗大于6㎜以上的一切雜物，能保證膠球暢通無阻在凝汽器內正常運行，二次濾網起到了關鍵作用。詳細工作參數等情況參閱“二次濾網”使用說明書。電動旋轉反沖洗二次濾網結構形式如二次濾網使用說明書上的圖樣所示：它主要由：（1）殼體（2）不銹鋼網芯（3）傳動機構（4）減速機（5）強排污裝置等部件組成。
    2、收球網：收球網是膠球清洗系統中的關鍵設備，它安裝在凝汽器循環水的出水管段上，它的作用是把膠球從冷卻水中分離出來。我公司設計的漏斗式和沖孔板網式收球網。它克服了柵板的漏球、跑球、切球等缺點，操作方便，收球率高，經濟效益好。
    3、裝球室：裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置：它由外殼、漏斗、切換閥等部件組成，并配有觀察窗、放氣閥、放水閥。
    4、膠球泵：它是膠球系統中使膠球進行不斷循環的動力設備，該水泵是一個專用無障礙離心泵，其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和對膠球磨損力小等優點。

七、PLC自動控制
    膠球清洗裝置靠PLC模塊自動化控制，電動二次濾網在進水口配有差壓變送器。當電動二次濾網網面通流面積減少時，達到設計差壓值時，差壓變送器將信號傳送給PLC，PLC模塊指令啟動電動二次濾網傳動機構，同時打開電動排污閥進行排污。當差壓值恢復時，差壓變送器將信號傳送給PLC模塊，PLC模塊指令停止電動二次濾網旋轉，關閉電動排污閥。PLC同時配有時間實施計劃，膠球清洗投用可設置10-999小時投用一次。使用時間可設置為15-30分鐘，投用時間設置：
    1、PLC指令打開裝球室前置電動球閥，同時將信號傳送給膠球輸送泵，啟動膠球輸送泵。
    2、PLC指令打開裝球室出口電動球閥，PLC將信號傳送給裝球室，打開裝球室投球閥，按PLC的設置時間清洗15-30分鐘后。PLC指令關閉裝球室的電動閥門，PLC指令關閉裝球室前的電動閥門，再指令關閉裝球室的后置電動閥門、PLC指令停止膠球泵�？筛鵓LC的設置10-999小時再進行下一次清洗工作。
